Termodynamický ohřívač TUV Nerezové nádrže 200 - 500L 1 - 2 panely
Termodynamický systém na ohřev teplé užitkové vody. Jedná se o malé solárně podporované tepelné čerpadlo. Termodynamický panel slouží jako výparník, absorbuje okolní teplo a tím ohřívá vodu přes výměník v integrované nerezové nádrži až na 55°C. Termodynamické ohřívače ECO jsou dodávány s jedním nebo dvěma panely, dle potřebného výkonu. Ohřívací jednotka umístěna z boku nádrže. Systém poskytuje stabilní a bezúdržbový zdroj teplé vody.
Uplatnění: Rodinné domy, samostatné bytové jednotky, menší firemní provozy a ubytovací zařízení
✅ Snížení nákladů na TUV až o 80%
✅ Efektivní a nízkonákladový provoz
✅ Rychlá návratnost a dlouhá životnost
✅ 30 let záruka na termodynamický panel
Vlastnosti systému ECO
Pracuje do -5°C
Ohřívá vodu na 55°C
Stabilní a bezúdržbový provoz
Možnost dotace
Jedná se o vysoce kvalitní a pro naše klimatické podmínky ideální ohřívač TUV, s nízkou spotřebou, vysokým výkonem a dlouhou životností.
Poskytuje komfortní a bezúdržbový provoz. Díky svým technickým vlastnostem kombinuje výhody solárního panelu a tepelného čerpadla v jednom zařízení.
Na výrobu jsou použity kvalitní evropské komponenty, které zajišťují dlouhou životnost a spolehlivost zařízení.
Systém má ovládací panel s celou řadou funkcí, díky kterým můžete regulovat výkon a úspory.
Výrobce Energie EST působí na trhu již od roku 1981 a
s termodynamickými systémy působí ve více jak 40 zemích světa.
Aktuální jednotky ECO jsou již 3.generací této unikátní a léty osvědčené technologie. V ČR a SK instalujeme termodynamické systémy od roku 2009 a máme stovky spokojených klientů.
Výhody
Ekonomické výhody
- Šetříte svou peněženku i životní prostředí
- Nízká spotřeba, vysoký výkon, průměrný SCOP 4
-
Záruka na termodynamický panel 30 let
-
Ohřívá vodu jen, když potřebujete
-
Připraví vás na zvyšování cen energií
Výhody v našem klimatu
- Ideální pro naše klimatické podmínky
- Funguje ve dne i v noci, 24h denně
- Poskytuje stabilní a bezúdržbový zdroj energie na ohřev TUV
- Bezúdržbový provoz, nepřehřívá se, nezamrzá
- Systém má integrovaný záložní zdroj( v případě, že teplota je nižší než -5°C)
Technické výhody
- Panel není závislý na slunečním svitu, ale na okolní teplotě
- Minimální zásah do konstrukce objektu
- Panel lze umístit na fasádu, střechu i do vnitřních prostor
- Automatická regulace výkonu
- Panel je lehký a variabilní k instalaci
- Možnost integrace s FVE nebo kotlem na vytápění
Technické parametry
Termodynamický panel
- Materiál: speciální hliníková slitina (potažená mikročásticemi plastu)
- Hmotnost panelu: 8 kg
- Rozměr: 2000 x 800 x 2 mm
Lze snadno uchytit na zeď, střechu, strop nebo jakoukoliv konstrukci.
V průběhu let neztrácí svou účinnost!
Termodynamický panel není závislý na slunečním svitu, ale na na okolní teplotě. Samozřejmě, že teplota na panelu se díky slunečnímu svitu zvyšuje a tím i jeho výkonnost. Poskytuje mnoho možností instalace a má vysokou odolnost vůči okolním vlivům a nepřízni počasí.
Možnosti instalace panelů:
Venkovní instalace: na fasádu, střechu, balkón, …
Vnitřní instalace: do kotelny, technické místnosti, sklepa, na půdu, chodbu, ...
V případě, že je venkovní teplota pod -5°C a svítí na panel slunce nebo je panel umístěn v místech využívající zbytkového tepla domu, tak se teplota na panelu zvyšuje a může nadále probíhat termodynamický proces.

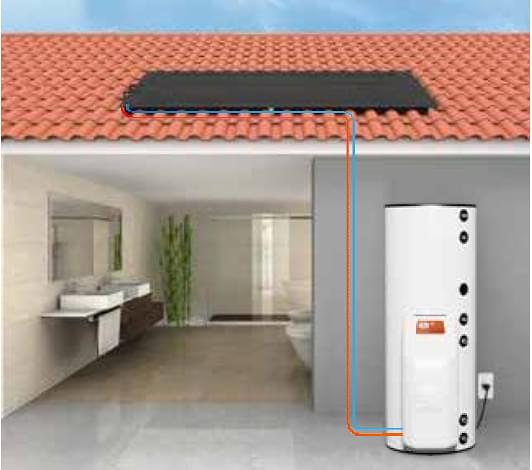

Schémata zapojení:

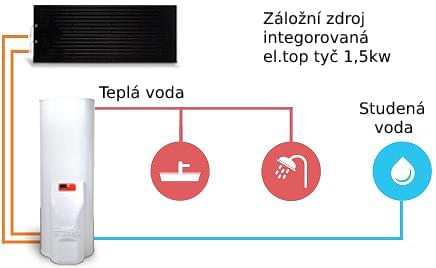

Varianta bez výměníku pro extérní zdroj

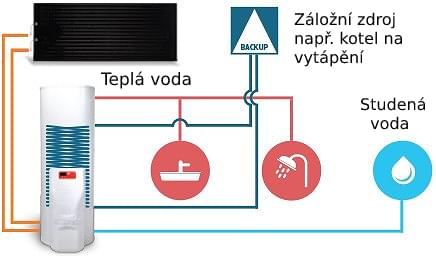

Varianta s výměníkem pro extérní zdroje

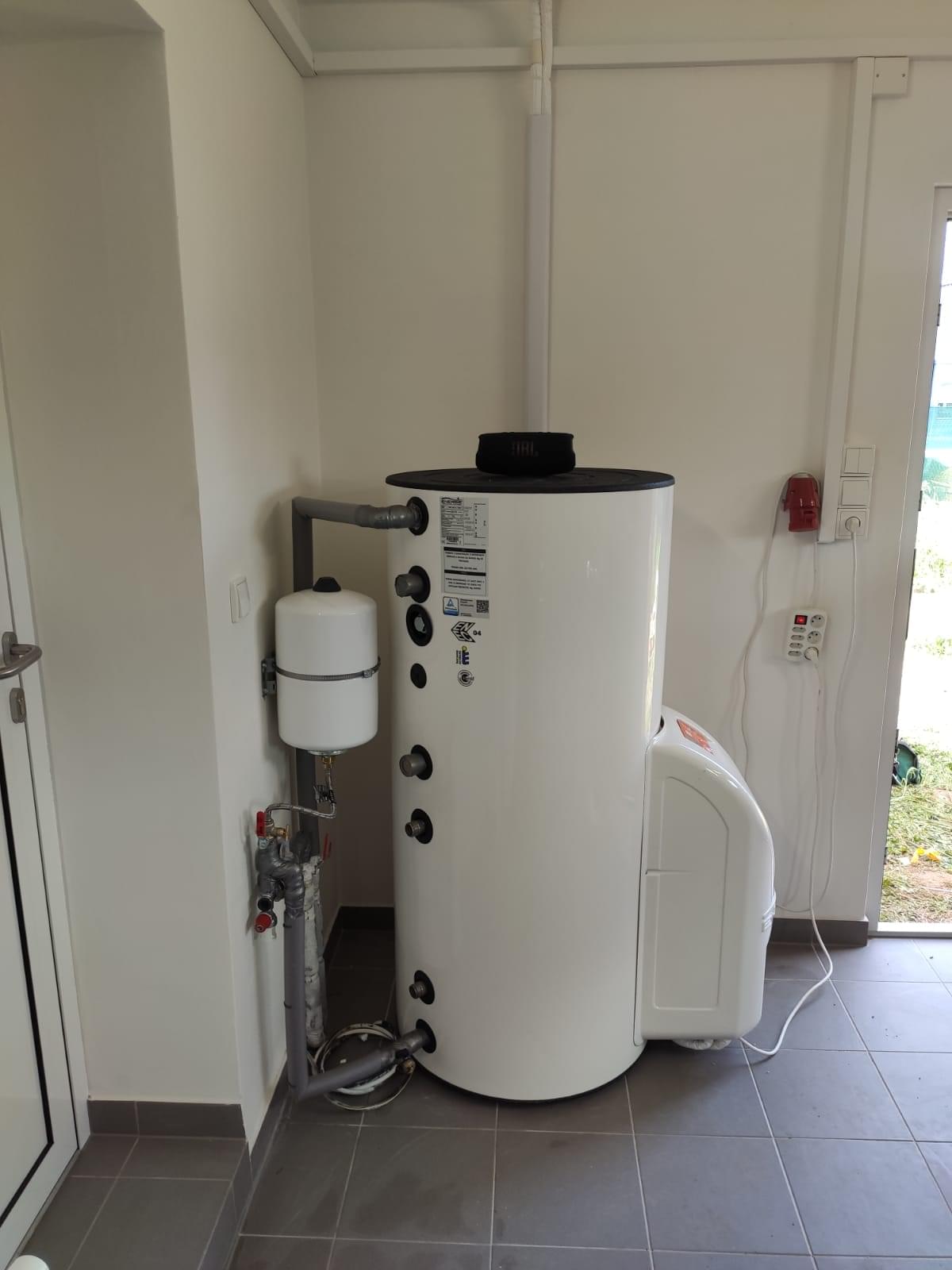

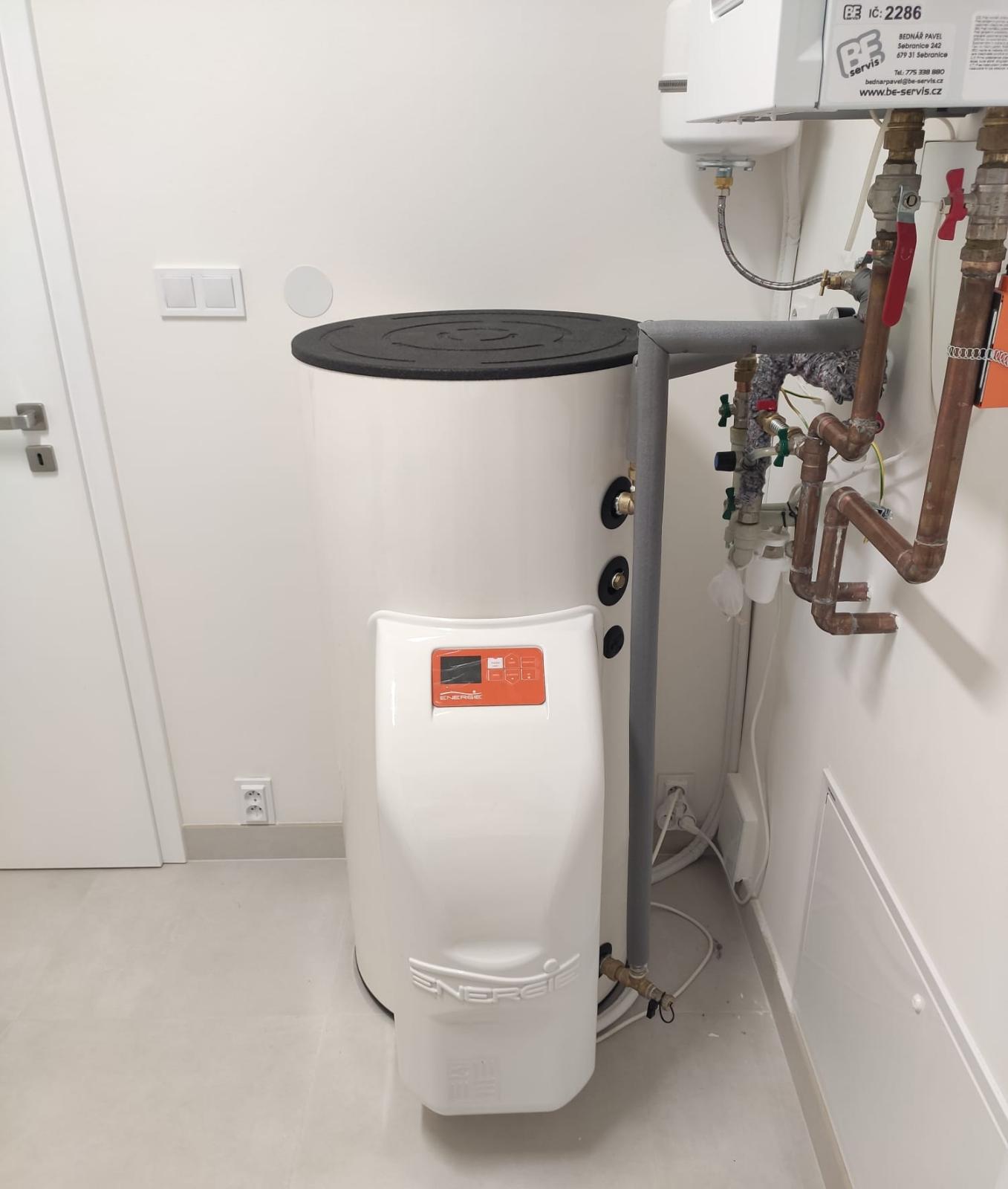

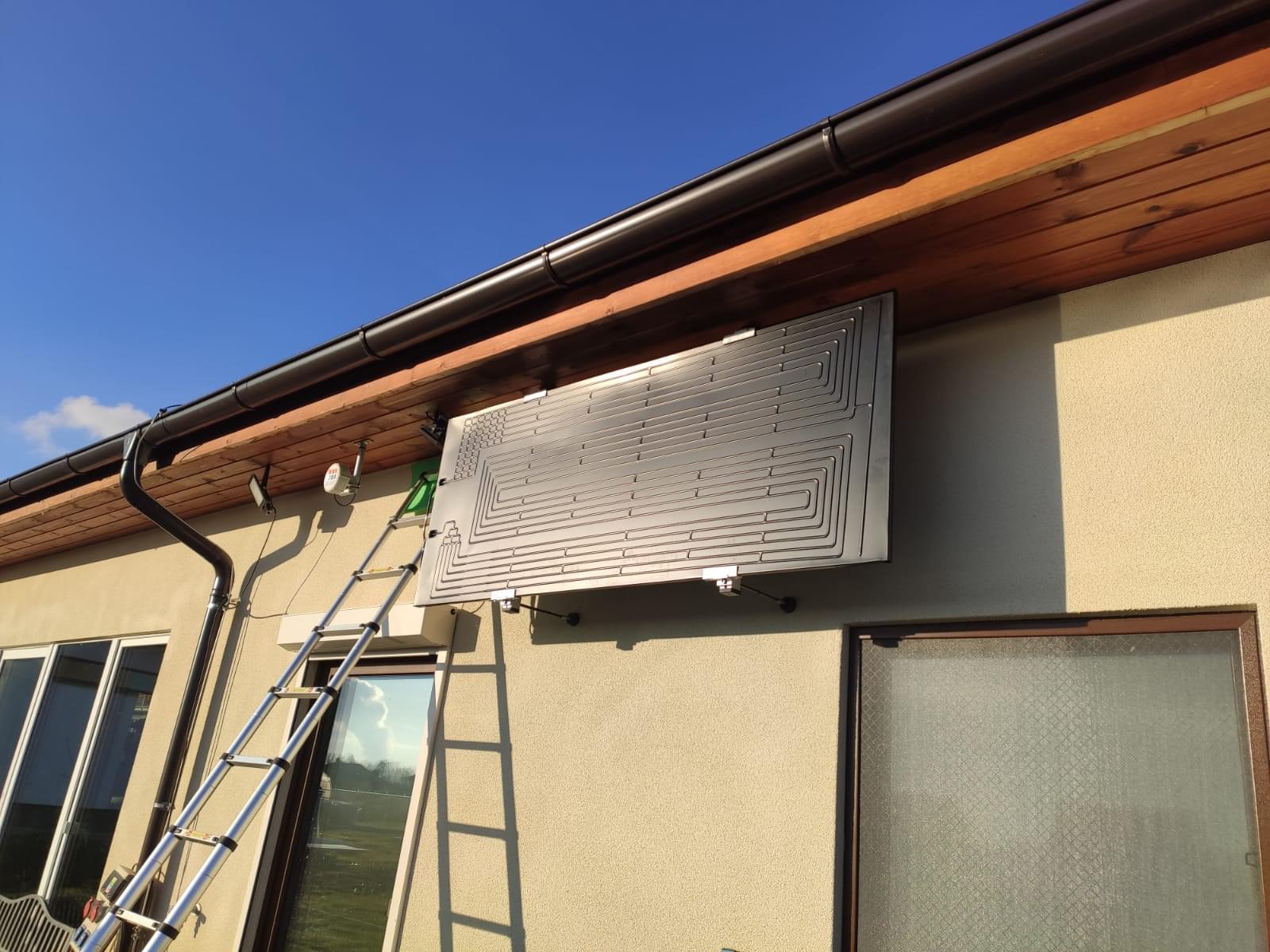

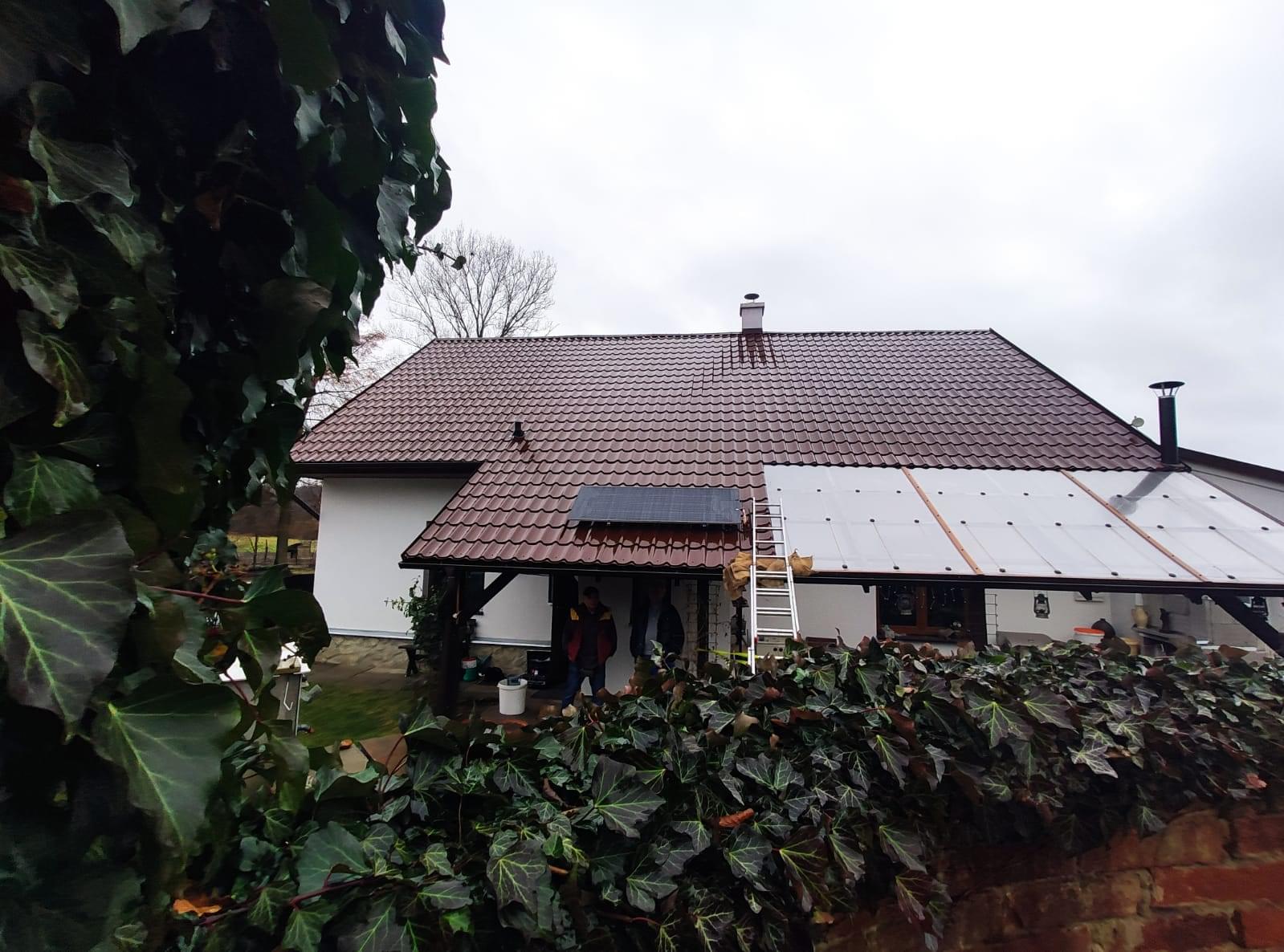

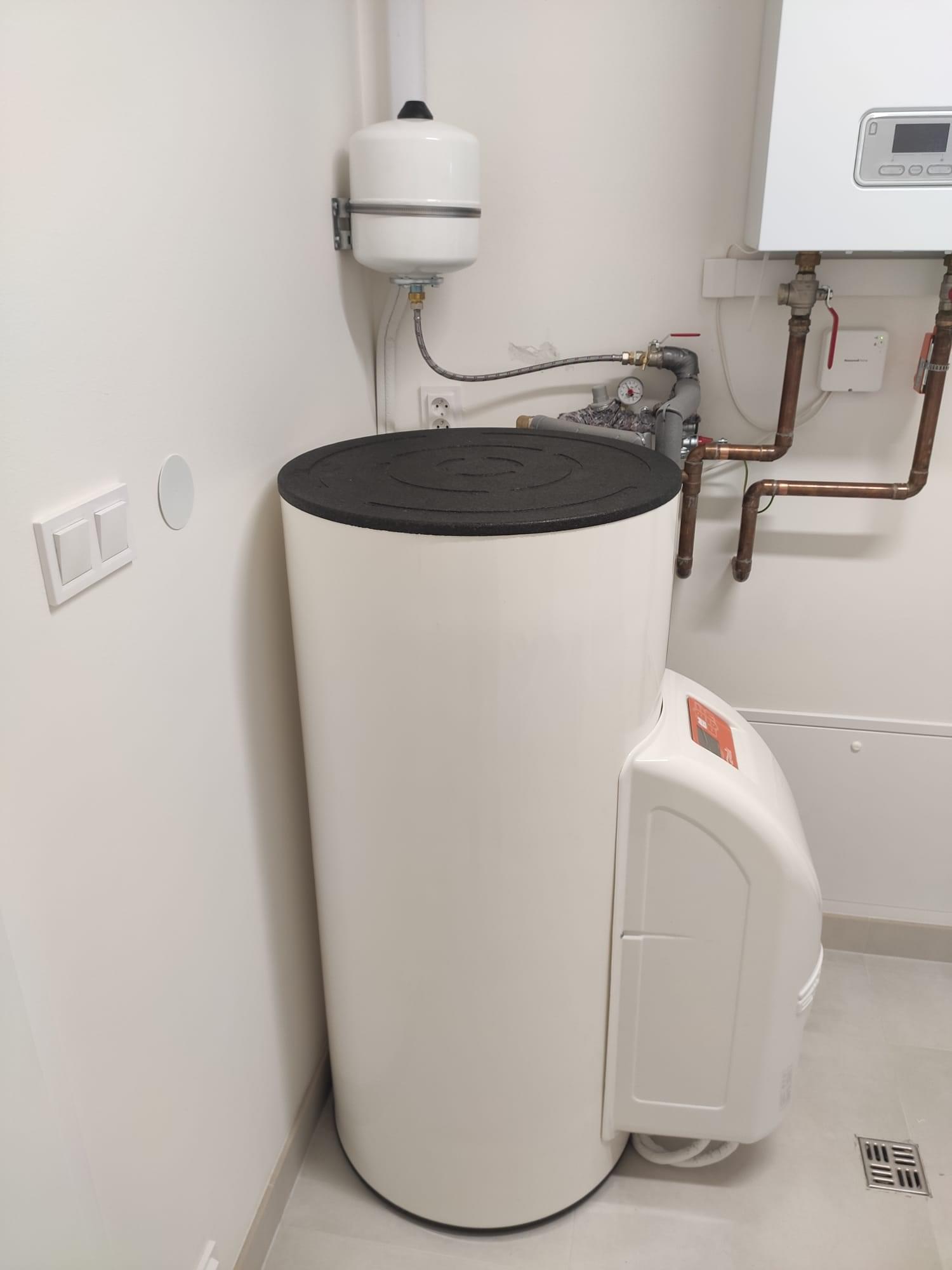

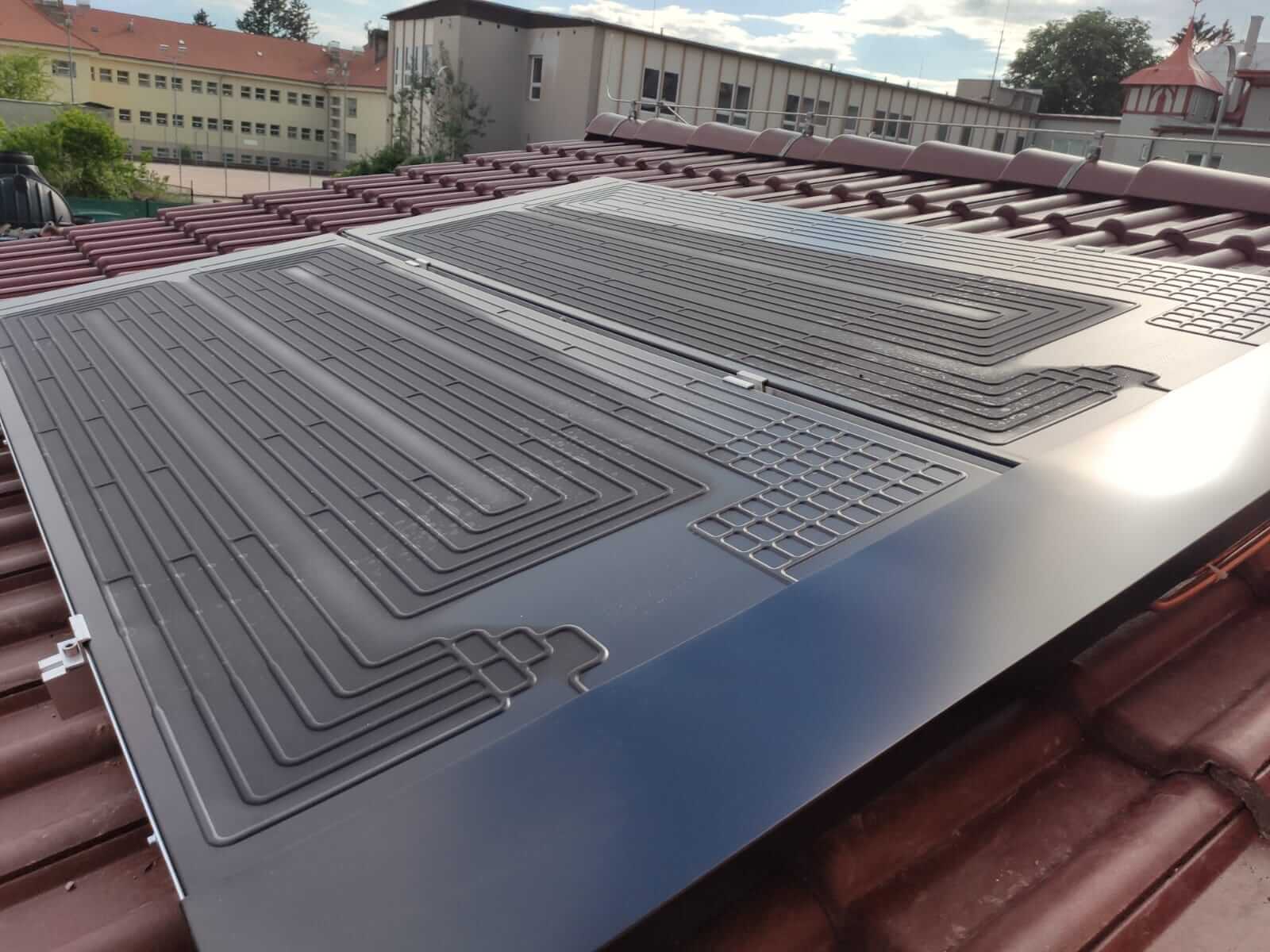

Ukázky instalace

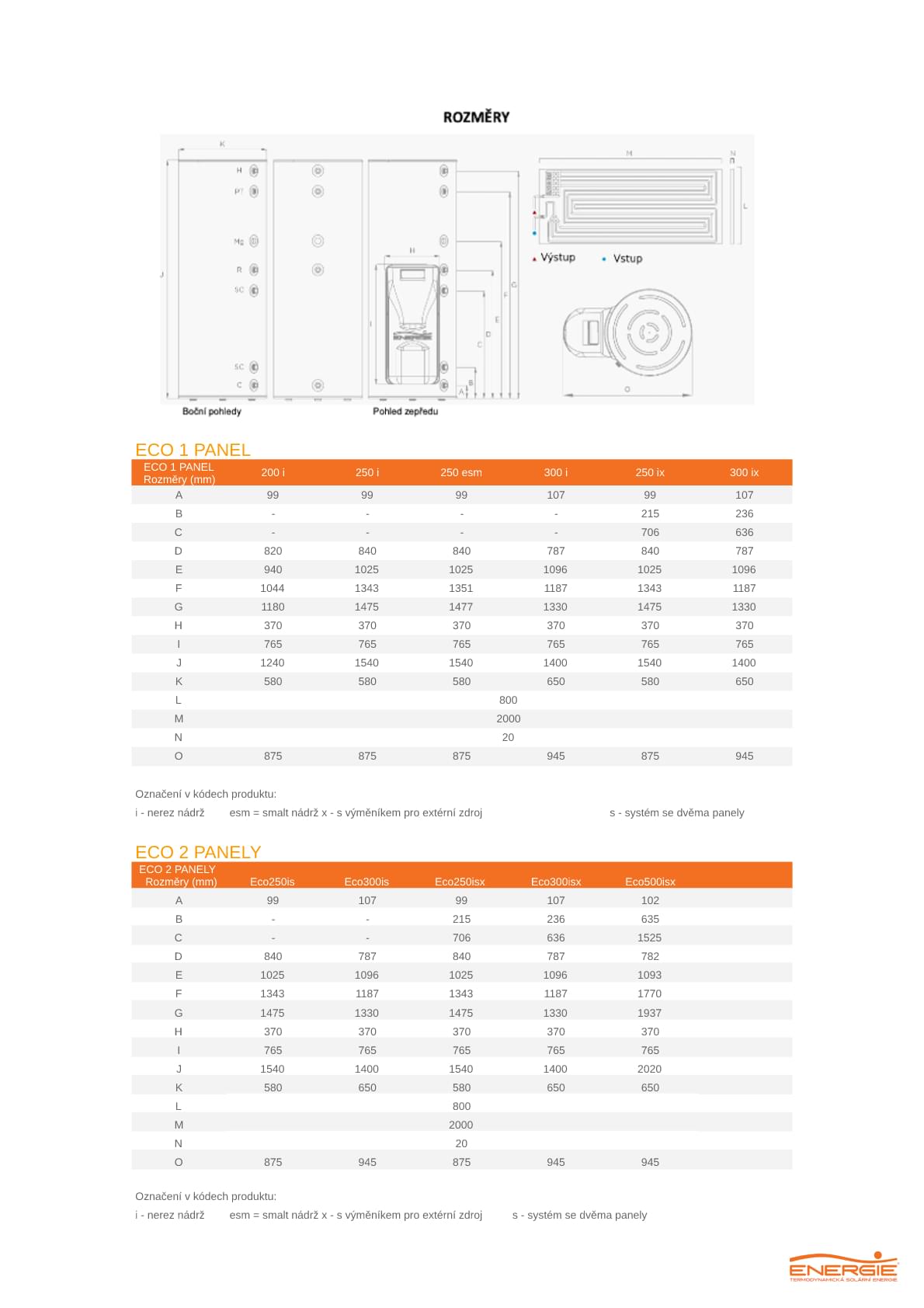

K dispozici v objemech 200, 250, 300 a 500 litrů.
Jedná se o velice kvalitní nerezové nádrže.
V případě zájmu o kombinovaný ohřev TUV v jedné nádrži si můžete vybrat nádrž s výměníkem, který slouží k napojení na externí záložní zdroj, např. kotel na vytápění.
Schéma systému :
-
Nerezový zásobník na ohřev teplé vody
-
Výměník na předávání tepla do zásobníku
-
Volitelný přídavný výměník (jen u verzí s označením x)
-
Termostat + teplotní čidlo + záložní el.topná tyč
-
Izolace s vysokou hustotou
-
Vnější obal
-
Termodynamický blok
-
Kryt
-
Ovladač systému

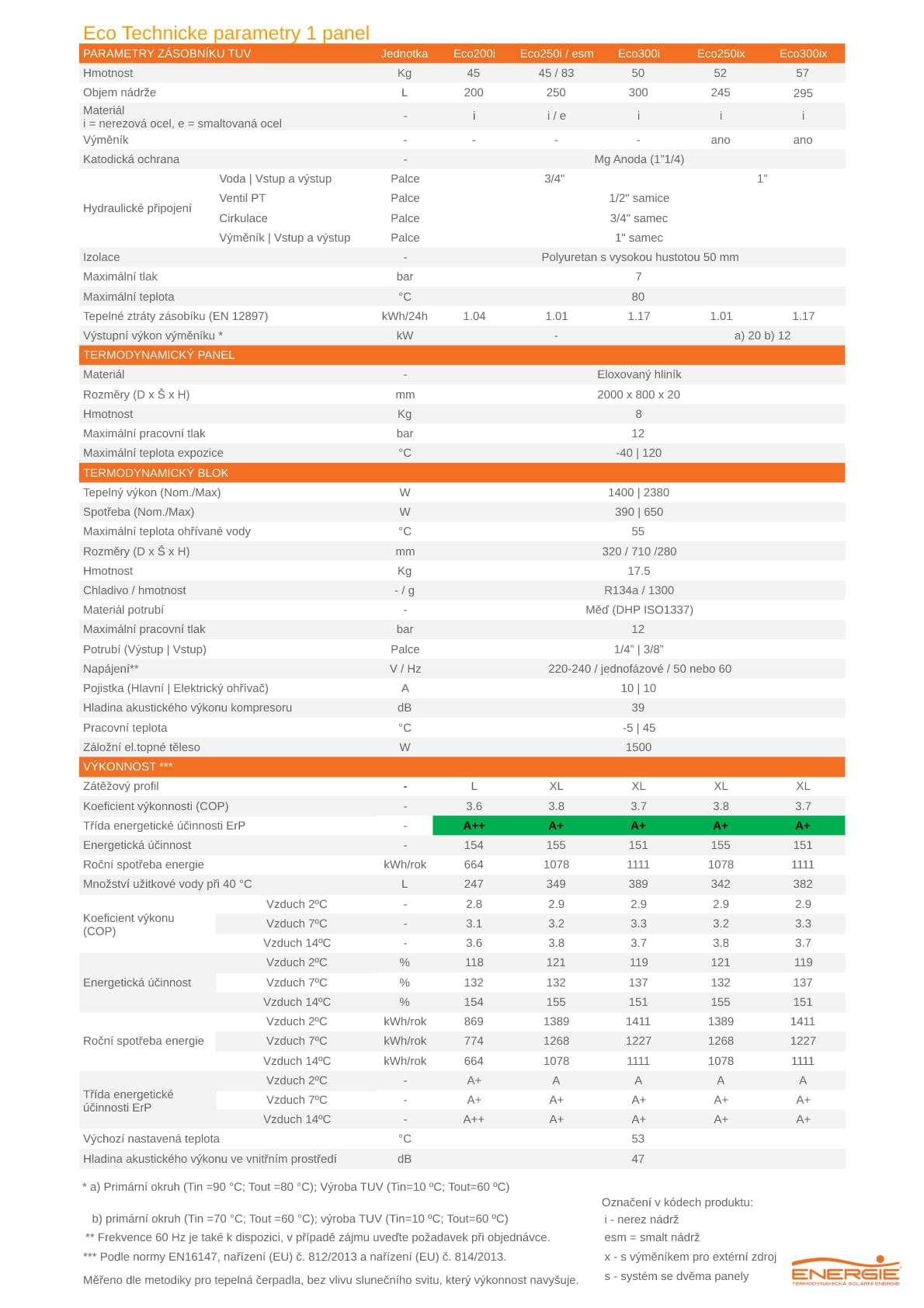

Parametry produktů
Jak to funguje?
Termodynamický systém spojuje výhody tepelného čerpadla a solárního kolektoru. Systémy na ohřev TUV pro domácnosti využívají chladicí kapalinu R134a. Podchlazená kapalina na -20°C se dostává do termodynamického panelu a je vystavena působením slunce, deště, větru, teploty okolního prostředí a dalším klimatickým faktorům.
Vlivem všech těchto faktorů se kapalina ohřeje a stává se z ní plyn, který proudí do kompresoru, kde je stlačen a vytváří tak tepelnou reakci až 120ºC. Toto teplo je nepřímo předávané přes výměník na vodu v nádrži. Tímto přenosem tepla se plyn ochladí a změní své skupenství opět na podchlazenou kapalinu.
Cykly termodynamiky:
1. Vypařování
2. Komprese
3. Kondenzace
4. Expanze
Během těchto cyklů v termodynamickém systému získává chladící kapalina teplo příznivějším způsobem než klasické tepelné čerpadlo (nepotřebuje energii na chod ventilátorů).
Spotřeba energie systému je velice nízká a přitom poskytuje vysoký výkon (viz Technické parametry). Nejsou potřeba žádné ventilátory, které by napomáhaly procesu odpařování, ani odmrazovací cykly, které by znamenaly zbytečnou spotřebu energie.
Účinnost termodynamického panelu s chladící kapalinou R134a na ohřev TUV je do -5°C (u jednotek ECO, ECOTOP a SolarBox). Při dosažení této mezní teploty účinnost klesá a nastupuje pomocný záložní zdroj, který je u systémů ECO a ECOTOP integrovaný a automaticky se spustí v případě potřeby. U jednotek SolarBox je záložní zdroj integrován v externí nádrži či bojleru.
Ovládání jednotky
Jednoduché, intuitivní. Jen nastavíte příslušný program a pak máte klid a nemusíte se o chod systému starat.
3 programy:
-
Provozní režim ECO - systém využívá energii jen přes termodynamický panel
- Provozní režim AUTO - systém využívá energii přes termodynamický panel, v případě potřeby si automaticky spouští el.topnou tyč, jako záložní zdroj (při teplotách kolem panelu pod -5°C)
- Provozním režimu BOOST - pracuje současně termodynamický systémem a elektrický ohřev přes topnou tyč (v případě nadměrné spotřeby, nad denní průměr)
Zajímavosti
Vnitřní instalace panelu
Při instalaci panelu zvažujeme kde bude nejvyšší průměrná teplota na panelu v rámci objektu.
Převážně instalujeme panely, na fasády a střechy kde mohou využívat i slunečního svitu, ale když je v objektu prostor, kde je celoročně vyšší průměrná teplota než venku (ideálně zbytkové teplo z objektu), tak můžeme panel instalovat například do kotelny, technické místnosti či podkroví.
Při vnitřní instalaci panelu dochází odvlhčení místnosti. Panel absorbuje okolní energii a s ní i vlhkost, takže se pak “potí” a je potřeba pod něj dát okápek na odvod kondenzátu. Musíme myslet i na to, že místnost je ochlazována. V místnosti 4x4m sníží teplotu o cca 5°C. Dá se i kombinovat instalace jednoho panelu venku na teplejší dny a druhého panelu uvnitř na chladnější dny. Manuálně si můžete přepínat mezi panely.

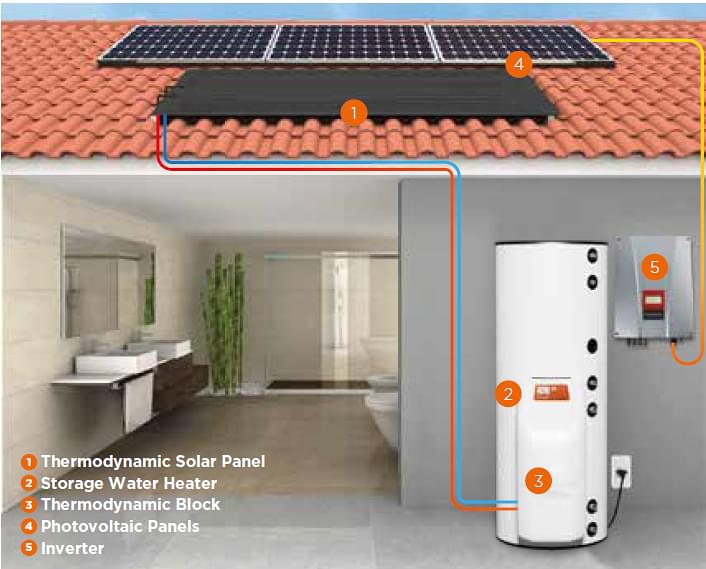

Představte si, že z každé 1 kW, kterou si vyrobíte ze slunce, vám tento systém udělá v celoročním průměru 4 kW.
Jak? Jednoduše, než aby jste ohřívali vodu přes elektrickou topnou tyč, která mívá spotřebu 2 kW, tak napojíte termodynamický systém, který má příkon pouze 390 W ( s jedním panelem).
Prodloužíte si tak životnost baterií a zbyde vám více el.energie pro domácnost.
Porovnání nákladů
Kolik ušetříte na nákladech za ohřev TUV?
Náhrada za elektrický bojler = úspora až 80%
Náhrada za plynový kotel = úspora až 50%
Ohřev teplé vody se systémem ECO má jasný přínos v podobě výrazného snížení provozních nákladů, přívětivé pořizovací ceny s efektivní návratností, bezúdržbového provozu a dlouhé životnosti.
