Eco XL
Velkoobjemové ohřívače TUV Nerezové nádrže 1000 + 6000 L 6 - 40 panelů
Termodynamický systém na ohřev teplé užitkové vody. Jedná se o solárně podporované tepelné čerpadlo. Termodynamické panely slouží jako výparníky, absorbují okolní teplo a ohřívají vodu termodynamickou reakcí přes výměník v nádrži až na 55°C. Termodynamické ohřívače ECO XL jsou dodávány s 6 - 40 panely, dle potřebného výkonu. Tento systém poskytuje stabilní a bezúdržbový zdroj teplé vody.
Uplatnění: Bytové domy, ubytovací zařízení, komerční a průmyslové provozy
✅ Snížení nákladů na TUV až o 80%
✅ Efektivní a nízkonákladový provoz
✅ Rychlá návratnost a dlouhá životnost
✅ 30 let záruka na termodynamický panel
Vlastnosti systému ECO XL
Panely fungují do -10°C
Ohřívá vodu na 55°C
Stabilní a bezúdržbový provoz
Rychlá návratnost
Jedná se o vysoce kvalitní a pro naše klimatické podmínky ideální ohřívač TUV, s nízkou spotřebou, vysokým výkonem a dlouhou životností.
Poskytuje komfortní a bezúdržbový provoz. Díky svým technickým vlastnostem kombinuje výhody solárního panelu a tepelného čerpadla v jednom zařízení.
Na výrobu jsou použity kvalitní evropské komponenty, které zajišťují dlouhou životnost a spolehlivost zařízení.
Systém má ovládací panel s celou řadou funkcí, díky kterým můžete regulovat výkon a úspory.
Výrobce Energie EST působí na trhu již od roku 1981 a
s termodynamickými systémy působí ve více jak 40 zemích světa.
Aktuální jednotky ECO jsou již 3.generací této unikátní a léty osvědčené technologie. V ČR a SK instalujeme termodynamické systémy od roku 2009 a máme stovky spokojených klientů.
Výhody
Ekonomické výhody
- Šetříte svou peněženku i životní prostředí
- Nízká spotřeba, vysoký výkon, průměrný SCOP 4
-
Záruka na termodynamický panel 30 let
-
Ohřívá vodu jen, když potřebujete
-
Připraví vás na zvyšování cen energií
Výhody v našem klimatu
- Ideální pro naše klimatické podmínky
- Funguje ve dne i v noci, 24h denně
- Poskytuje stabilní a bezúdržbový zdroj energie na ohřev TUV
- Bezúdržbový provoz, nepřehřívá se, nezamrzá
Technické výhody
- Panel není závislý na slunečním svitu, ale na okolní teplotě
- Minimální zásah do konstrukce objektu
- Panel lze umístit na fasádu, střechu i do vnitřních prostor
- Automatická regulace výkonu
- Panel je lehký a variabilní k instalaci
- Možnost integrace s FVE nebo kotlem na vytápění
Technické parametry
Termodynamický panel
- Materiál: speciální hliníková slitina (potažená mikročásticemi plastu)
- Hmotnost panelu: 8 kg
- Rozměr: 2000 x 800 x 2 mm
Lze snadno uchytit na zeď, střechu, strop nebo jakoukoliv konstrukci. V průběhu let neztrácí svou účinnost!
Termodynamický panel není závislý na slunečním svitu, ale na na okolní teplotě. Samozřejmě, že teplota na panelu se díky slunečnímu svitu zvyšuje a tím i jeho výkonnost. Poskytuje mnoho možností instalace a má vysokou odolnost vůči okolním vlivům a nepřízni počasí.
Možnosti instalace:
Venkovní instalace: na fasádu, střechu, balkón, …
V případě, že je venkovní teplota pod -10°C a svítí na panel slunce nebo je panel umístěn v místech využívající zbytkového tepla domu, tak se teplota na panelu zvyšuje a může nadále probíhat termodynamický proces.

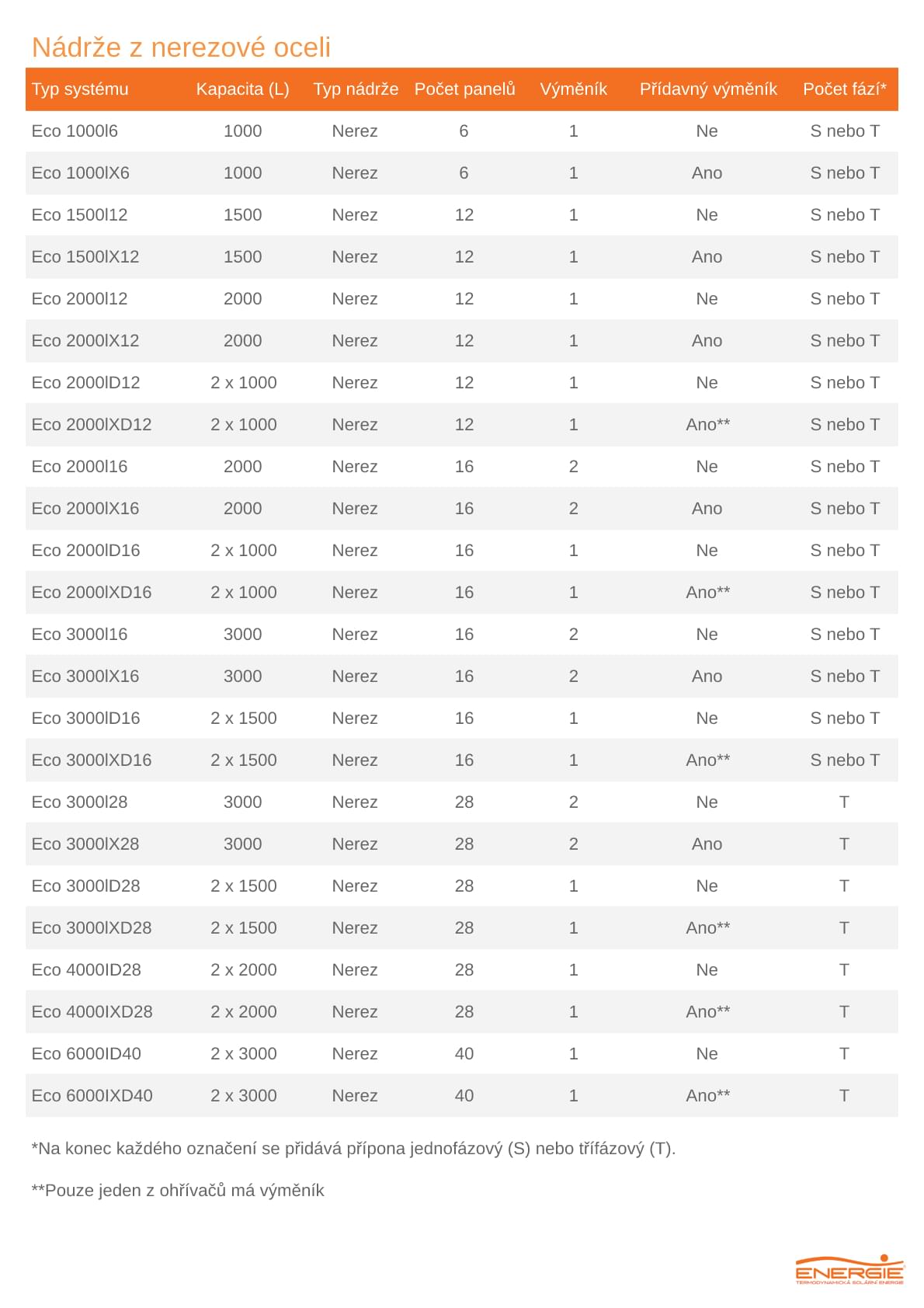

Nádrže
V objemech 100, 1500, 2000, 3000, 4000, 6000 litrů.
Jedná se o velice kvalitní nerezové nádrže.
V případě zájmu o kombinovaný ohřev TUV v jedné nádrži si můžete vybrat nádrže s výměníky, které slouží k napojení na externí záložní zdroj, např. kotel na vytápění.

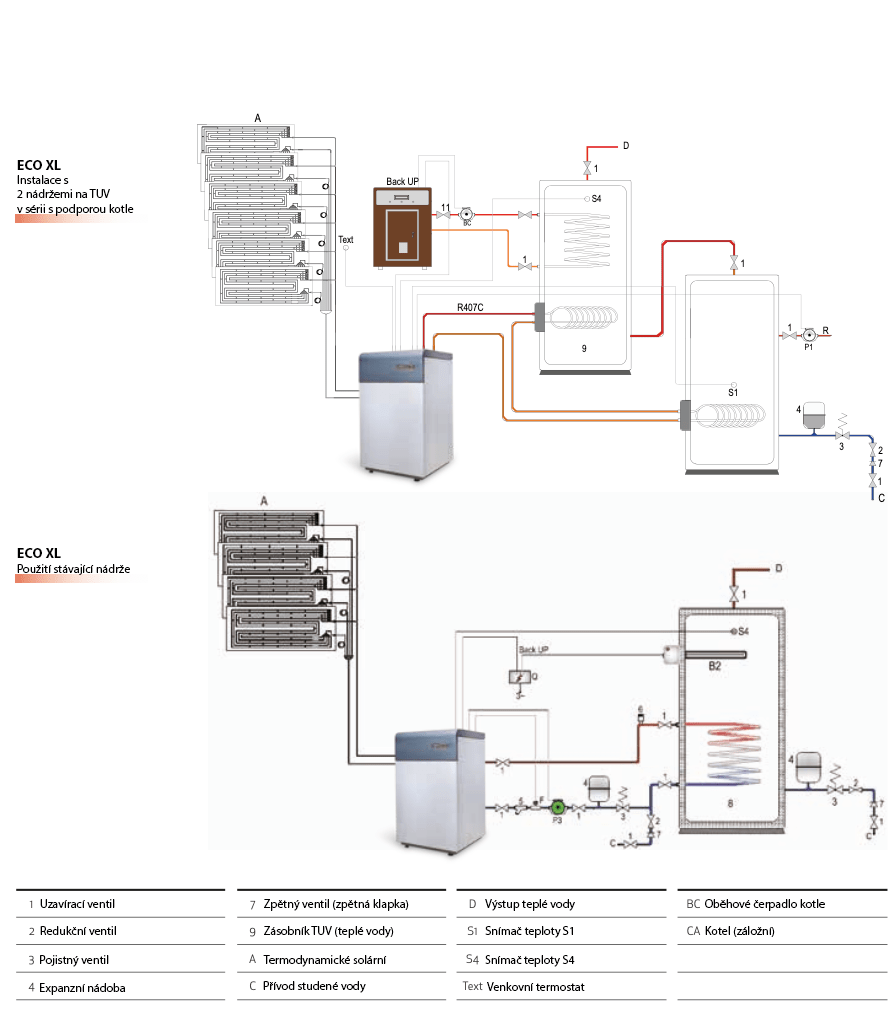

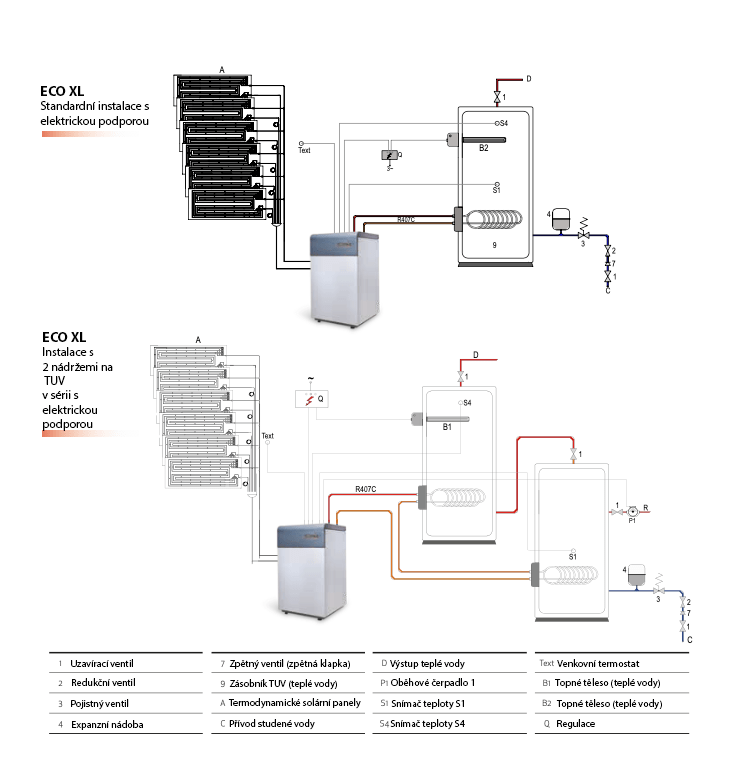

Schémata zapojení:

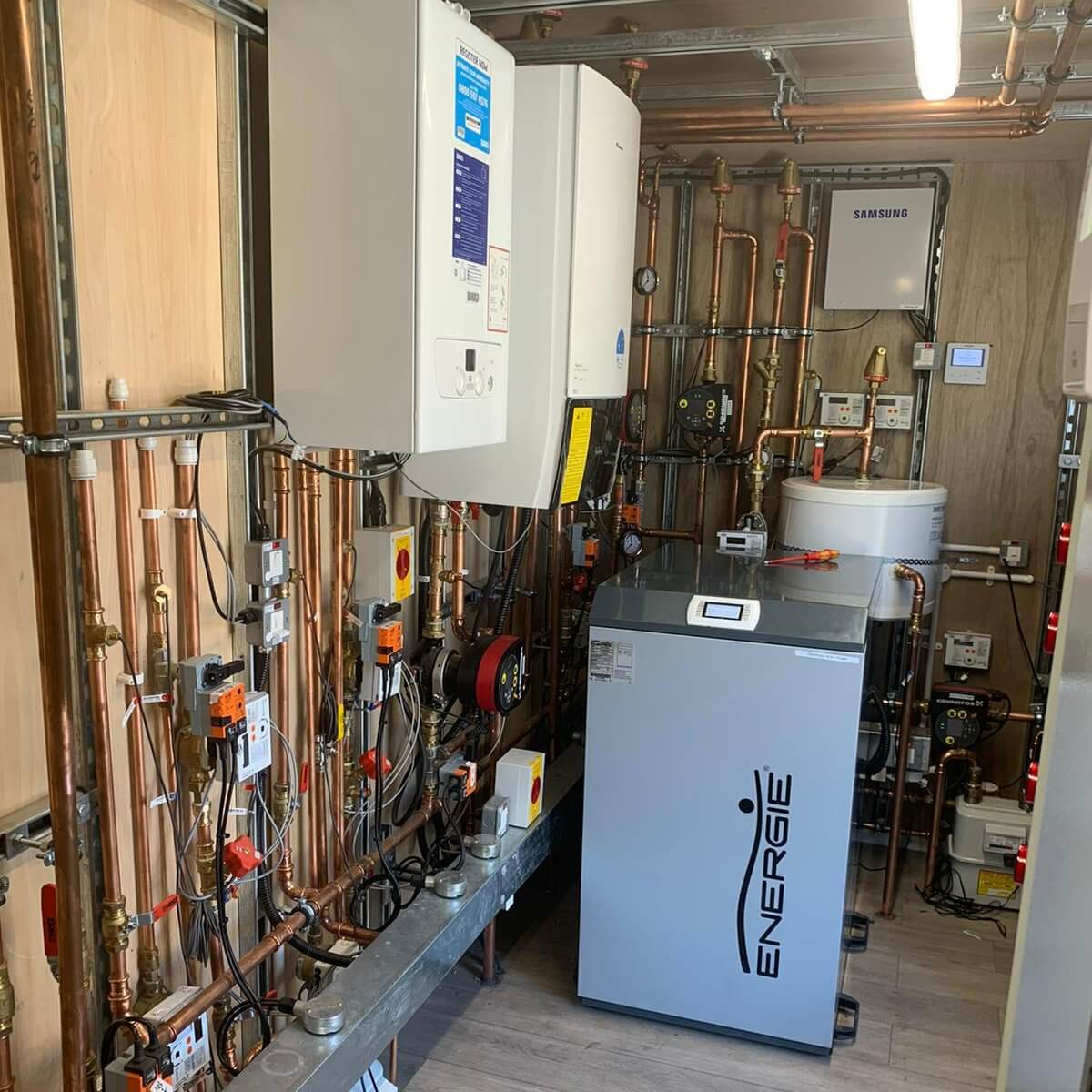

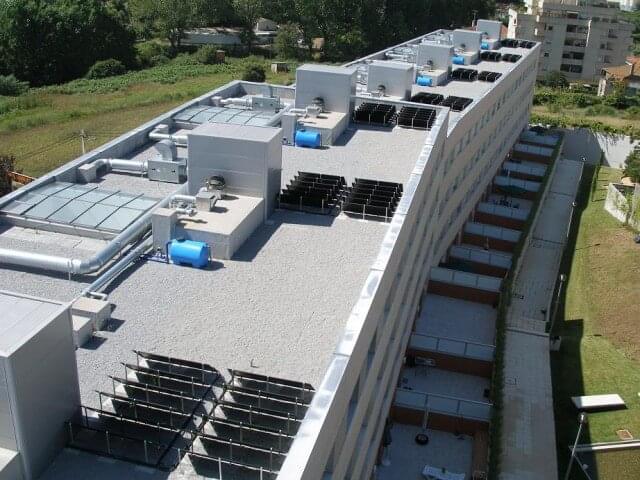

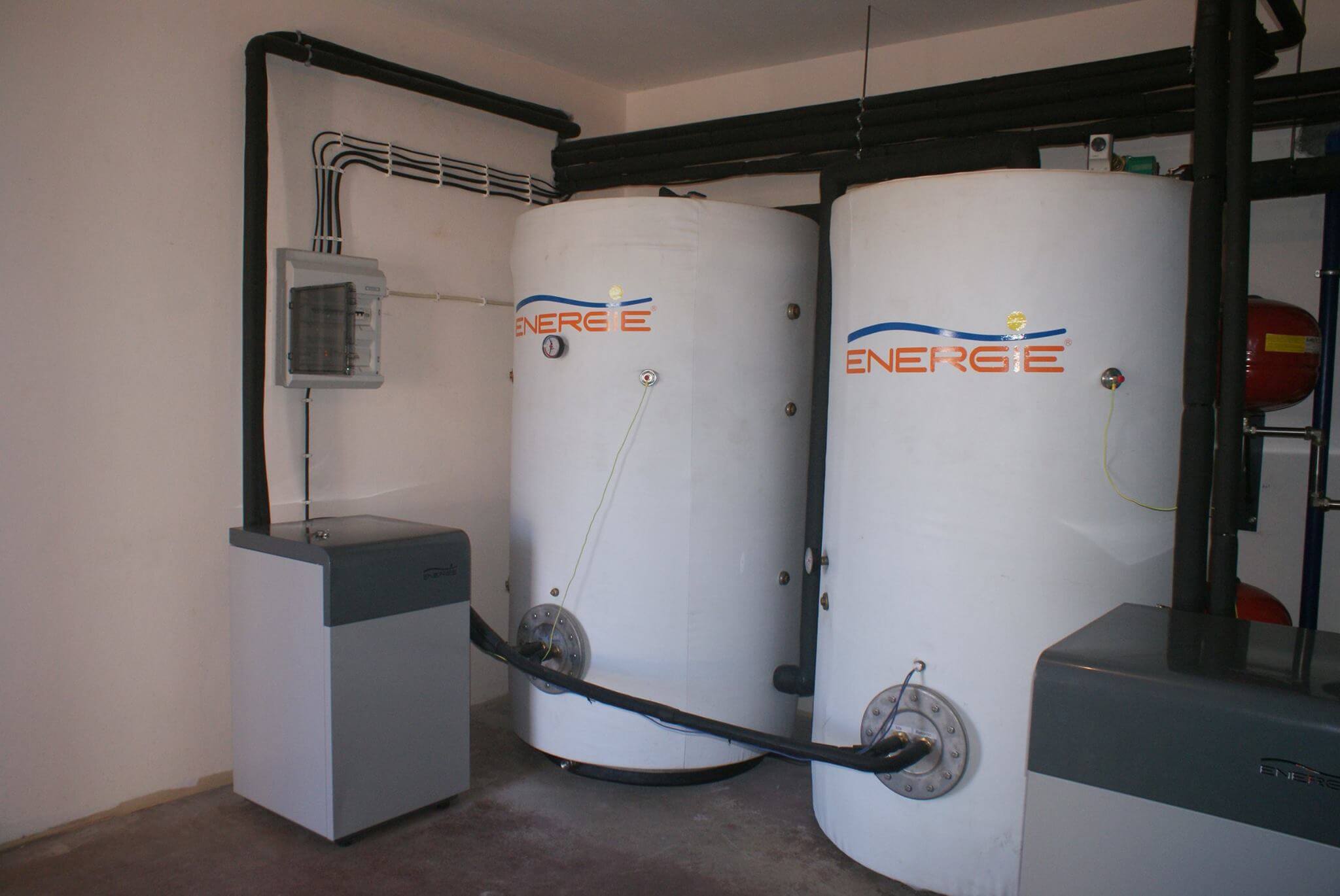

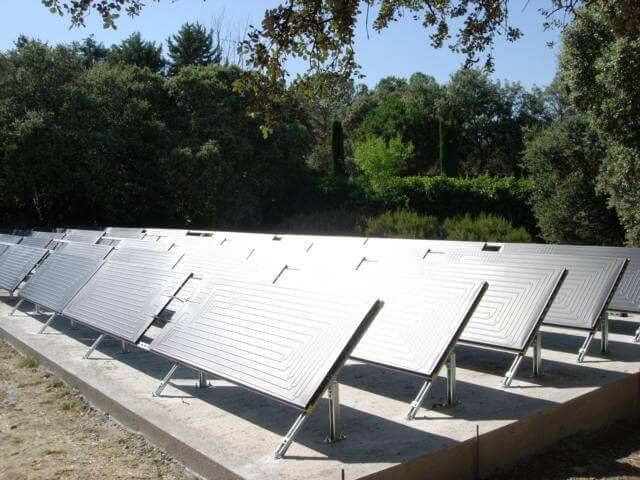

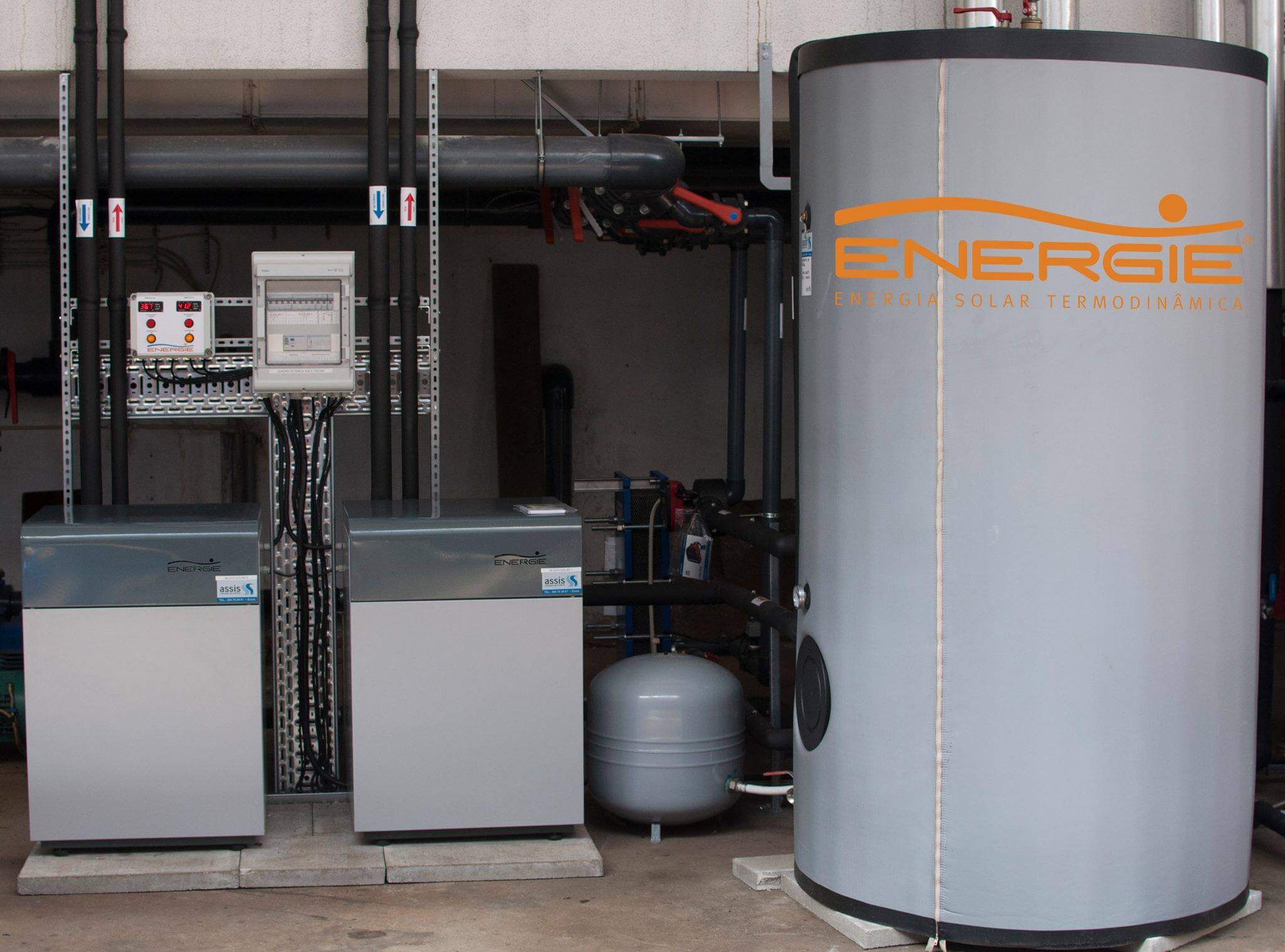

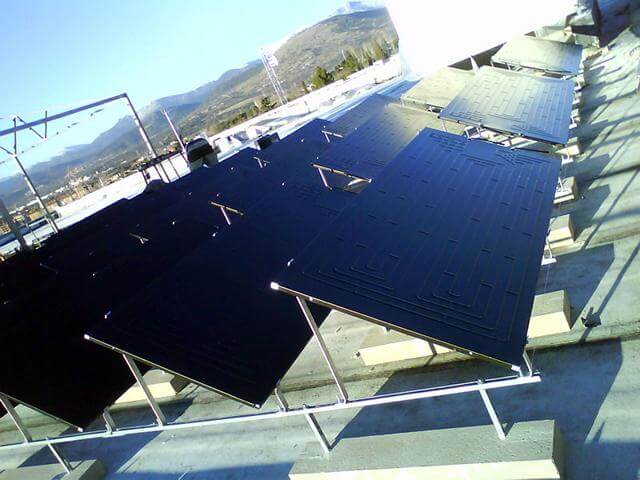

Ukázky instalace

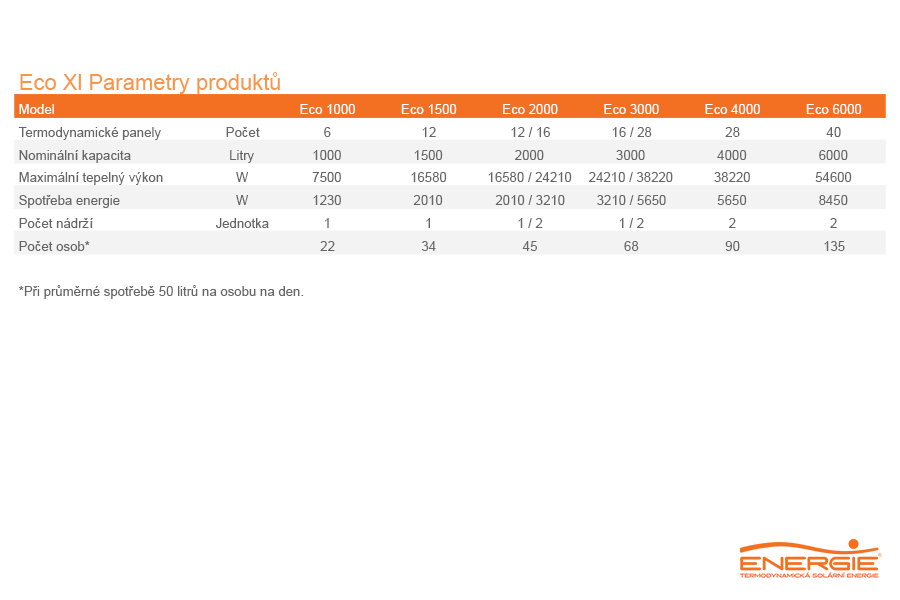

Parametry produktů

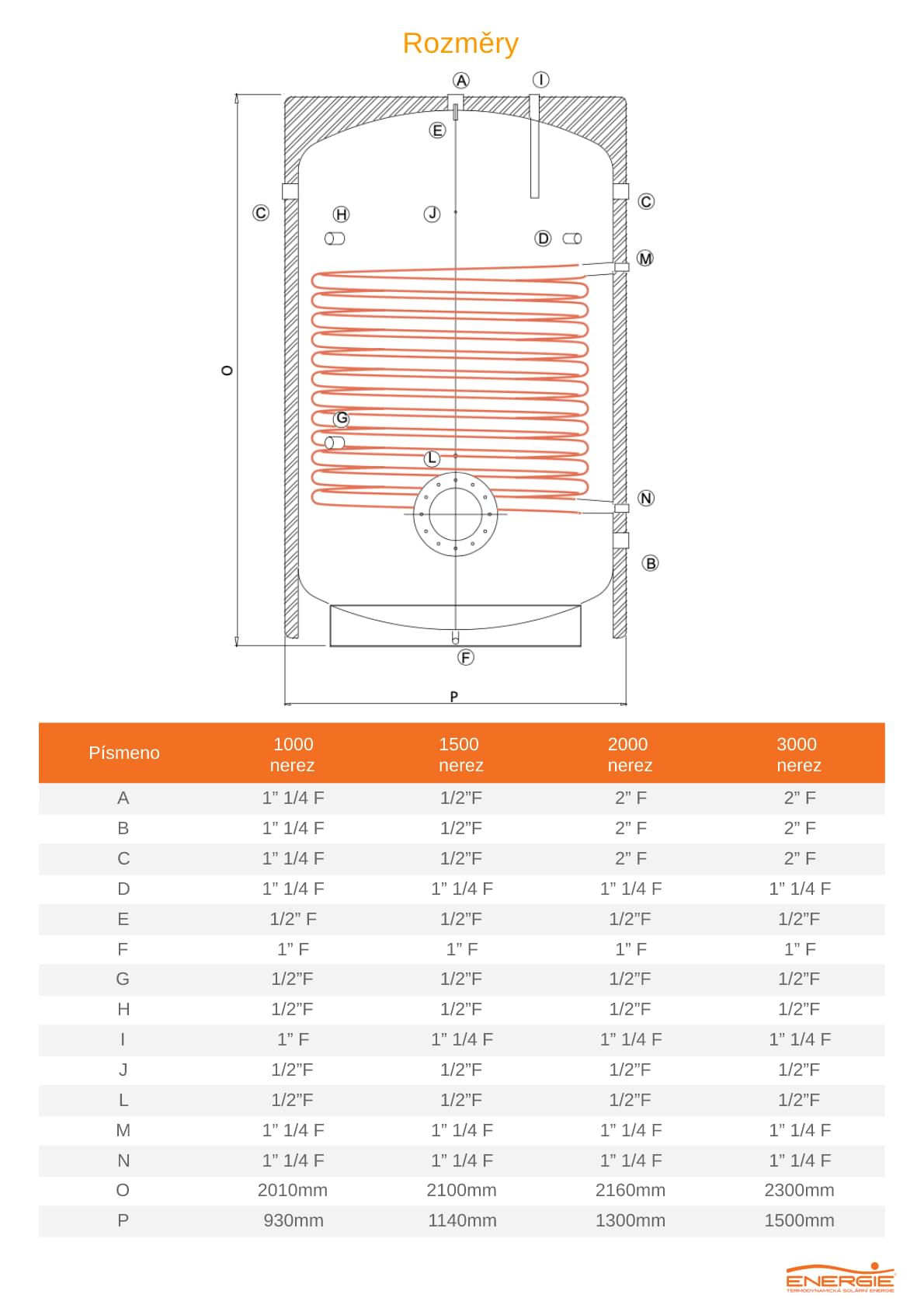

Rozměry produktu
Rychlost ohřevu

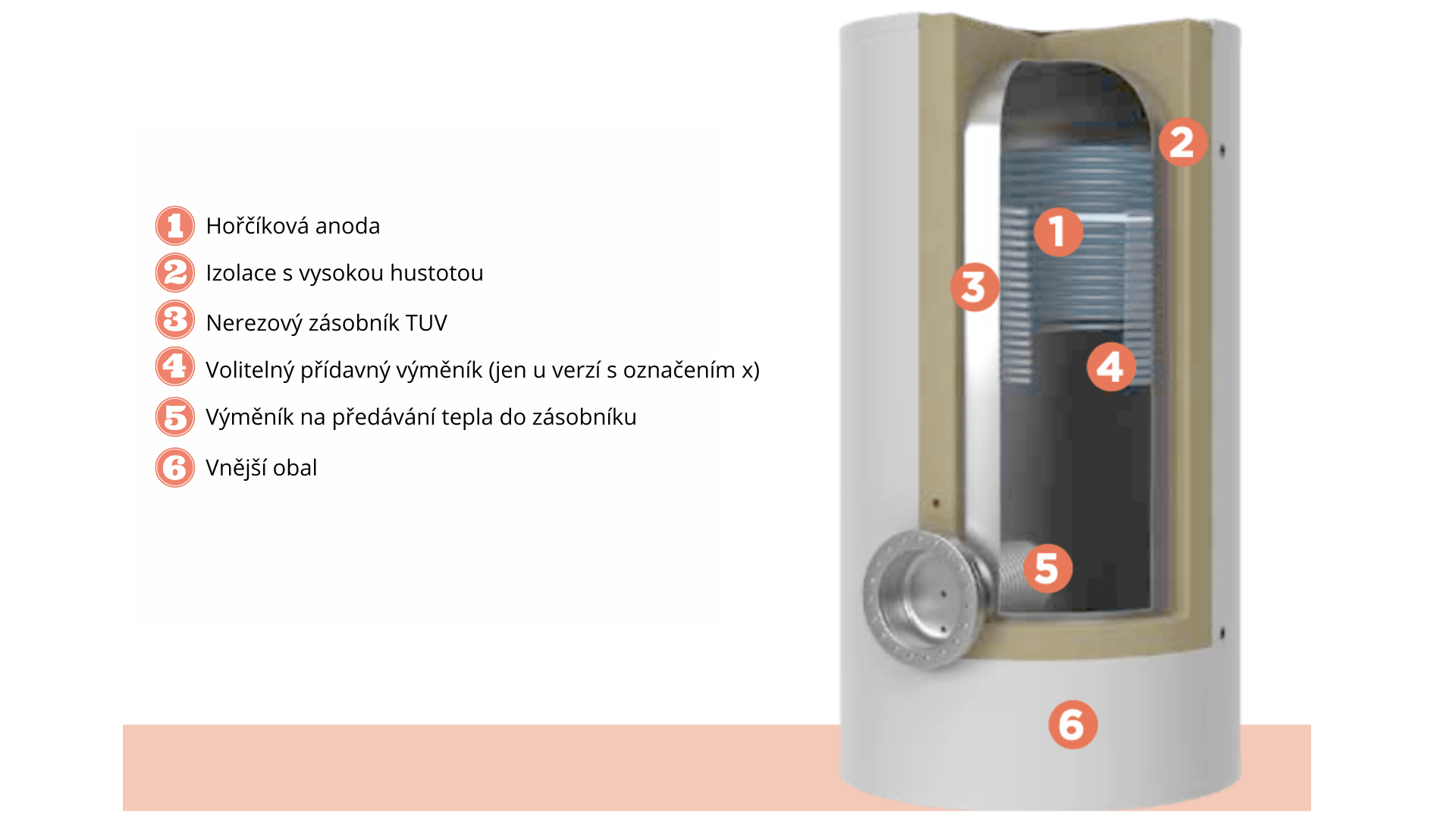

Schéma systému:

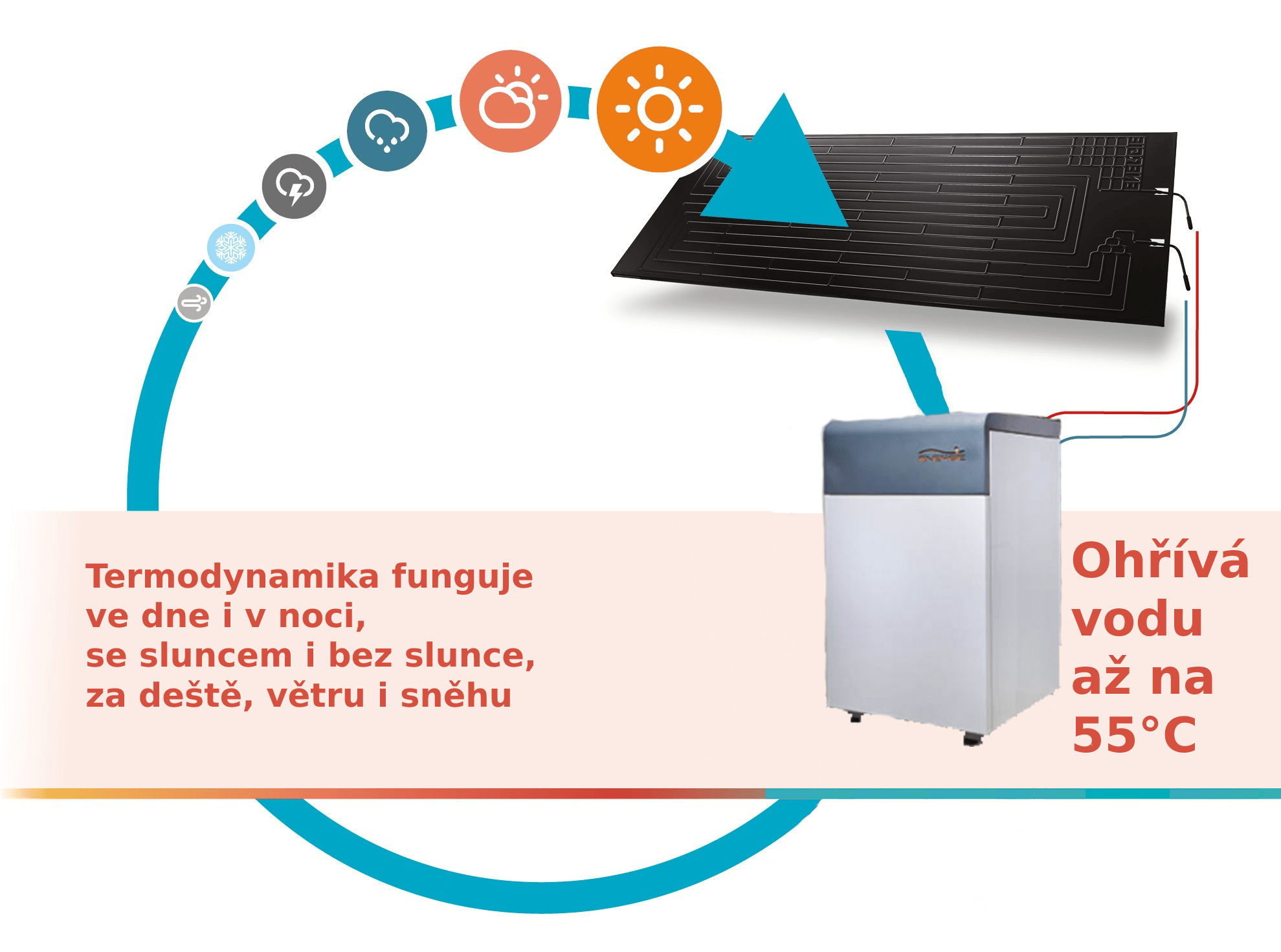

Jak to funguje?
Termodynamický systém spojuje výhody tepelného čerpadla a solárního kolektoru. Systémy na ohřev TUV pro domácnosti využívají chladicí kapalinu R407. Podchlazená kapalina na -20°C se dostává do termodynamického panelu a je vystavena působením slunce, deště, větru, teploty okolního prostředí a dalším klimatickým faktorům.
Vlivem všech těchto faktorů se kapalina ohřeje a stává se z ní plyn, který proudí do kompresoru, kde je stlačen a vytváří tak tepelnou reakci až 120ºC. Toto teplo je nepřímo předávané přes výměník na vodu v extérní nádrži. Tímto přenosem tepla se plyn ochladí a změní své skupenství opět na podchlazenou kapalinu.
Cykly termodynamiky:
1. Vypařování
2. Komprese
3. Kondenzace
4. Expanze
Během těchto cyklů v termodynamickém systému získává chladící kapalina teplo příznivějším způsobem než klasické tepelné čerpadlo (nepotřebuje energii na chod ventilátorů).
Spotřeba energie systému je velice nízká a přitom poskytuje vysoký výkon (viz Technické parametry). Nejsou potřeba žádné ventilátory, které by napomáhaly procesu odpařování, ani odmrazovací cykly, které by znamenaly zbytečnou spotřebu energie.
Účinnost termodynamického panelů do -10°C. Při dosažení této mezní teploty účinnost klesá a nastupuje pomocný záložní zdroj.
Ovládání jednotky
Jednoduché, intuitivní. Jen nastavíte příslušný program a pak máte klid a nemusíte se o chod systému starat.
3 programy:
-
Provozní režim ECO - systém využívá energii jen přes termodynamický panel
- Provozní režim AUTO - systém využívá energii přes termodynamický panel, v případě potřeby si automaticky záložní zdroj v extérní nádrži (při teplotách kolem panelu pod -10°C)
- Provozním režimu BOOST - pracuje současně termodynamický systémem a elektrický ohřev přes topnou tyč (v případě nadměrné spotřeby, nad denní průměr)
-
Stav systému
-
Informace o teplotě prostřednictvím příslušného čidla
-
Programování (denní/týdenní atd.)
-
Informace o datu a čase
-
Snadné ovládání prostřednictvím instalační krabice
-
Zjednodušená parametrizace
-
Test výstupů
-
12 předdefinovaných konfigurací
-
Integrace do 3 okruhů (oběhová čerpadla)
-
4 teplotní čidla
-
Chrotermometr
-
6 jazyků
Zajímavosti
Propojení s fotovoltaickou elektrárnou
Představte si, že z každé 1 kW, kterou si vyrobíte ze slunce, vám tento systém udělá v celoročním průměru 4 kW.
Jednoduše, než aby jste ohřívali vodu přes elektrickou topnou tyč nebo vytápěli elektrickým kotlem, tak napojíte termodynamický systém , který má až o 80% nižší příkon než tyto elektrické ohřívače. Prodloužíte si tak životnost baterií a zbyde vám více el. energie pro domácnost.
Prodloužíte si tak životnost baterií a zbyde vám více el.energie pro domácnost.
Porovnání nákladů
Kolik ušetříte na nákladech za ohřev TUV?
Náhrada za elektrický bojler = úspora až 80%
Náhrada za plynový kotel = úspora až 50%
Ohřev teplé vody se systémem ECO XL má jasný přínos v podobě výrazného snížení provozních nákladů, přívětivé pořizovací ceny s efektivní návratností, bezúdržbového provozu a dlouhé životnosti.

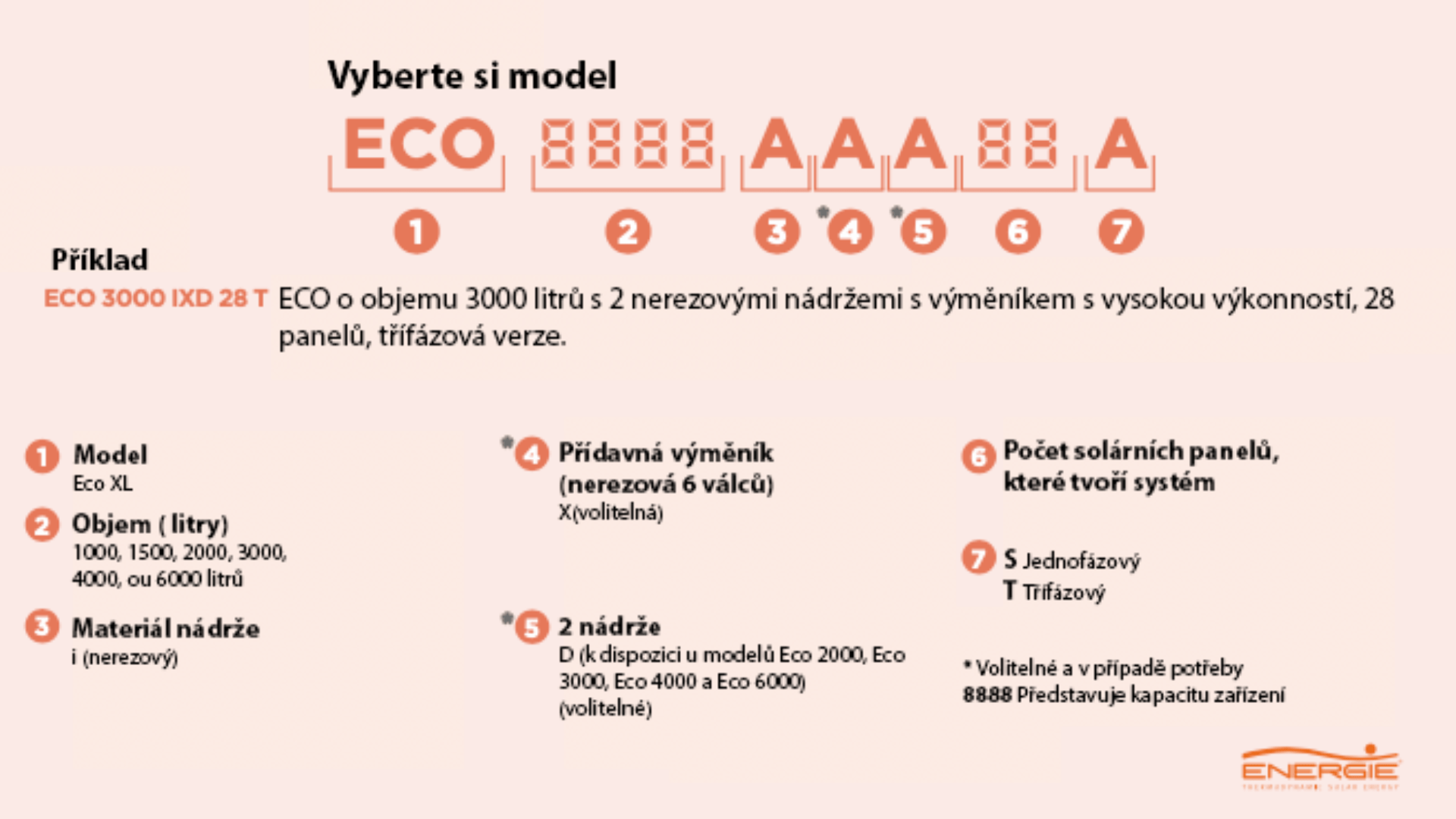

Typové označení
Dokumenty ke stažení
V případě vašeho zájmu o vypracování individuální cenové nabídky nás kontaktujte.
