Termodynamický ohřívač TUV Nerezové nádrže 120 - 300L 1 panel
Termodynamický systém na ohřev teplé užitkové vody. Jedná se o malé solárně podporované tepelné čerpadlo. Termodynamický panel slouží jako výparník, absorbuje okolní teplo a tím ohřívá vodu přes výměník v integrované nerezové nádrži až na 55°C. Termodynamické ohřívače ECOTOP jsou dodávány s jedním panelem. Ohřívací jednotka je umístěná na nádrži. Systém poskytuje stabilní a bezúdržbový zdroj teplé vody.
Uplatnění: Rodinné domy, samostatné bytové jednotky, menší firemní provozy a ubytovací zařízení
✅ Snížení nákladů na TUV až o 80%
✅ Efektivní a nízkonákladový bezúdržbový provoz
✅ Rychlá návratnost a dlouhá životnost
✅ 30 let záruka na termodynamický panel
Vlastnosti tepelného čerpadla Ecotopu
Pracuje do -5°C
Ohřívá vodu na 55°C

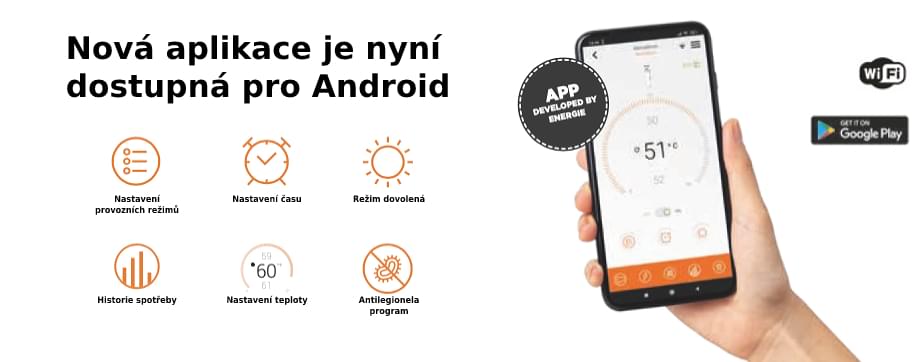

Online ovládání
Možnost dotace
Jedná se o vysoce kvalitní a pro naše klimatické podmínky ideální ohřívač TUV, s nízkou spotřebou, vysokým výkonem a dlouhou životností.
Poskytuje komfortní a bezúdržbový provoz. Díky svým technickým vlastnostem kombinuje výhody solárního panelu a tepelného čerpadla v jednom zařízení.
Na výrobu jsou použity kvalitní evropské komponenty, které zajišťují dlouhou životnost a spolehlivost zařízení.
Systém má ovládací panel s celou řadou funkcí, díky kterým můžete regulovat výkon a úspory.
Výrobce Energie EST působí na trhu již od roku 1981 a s termodynamickými systémy působí ve více jak 40 zemích světa. Aktuální jednotky ECO jsou již 3.generací této unikátní a léty osvědčené technologie. V ČR a SK instalujeme termodynamické systémy od roku 2009 a máme stovky spokojených klientů.
Výhody
Ekonomické výhody
- Šetříte svou peněženku i životní prostředí
- Nízká spotřeba, vysoký výkon, průměrný SCOP 4*
-
Záruka na termodynamický panel 30 let
-
Ohřívá vodu jen, když potřebujete
-
Připraví vás na zvyšování cen energií
Výhody v našem klimatu
- Ideální pro naše klimatické podmínky
- Funguje ve dne i v noci, 24h denně
- Poskytuje stabilní a bezúdržbový zdroj energie na ohřev TUV
- Bezúdržbový provoz, nepřehřívá se, nezamrzá
- Systém má integrovaný záložní zdroj( v případě, že teplota je nižší než -5°C)
Technické výhody
- Panel není závislý na slunečním svitu, ale na okolní teplotě
- Minimální zásah do konstrukce objektu
- Panel lze umístit na fasádu, střechu i do vnitřních prostor
- Automatická regulace výkonu
- Panel je lehký a variabilní k instalaci
- Možnost integrace s FVE nebo kotlem na vytápění
Technické parametry
Termodynamický panel
- Materiál: speciální hliníková slitina (potažená mikročásticemi plastu)
- Hmotnost panelu: 8 kg
- Rozměr: 2000 x 800 x 2 mm
Lze snadno uchytit na zeď, střechu, strop nebo jakoukoliv konstrukci.
V průběhu let neztrácí svou účinnost!
Termodynamický panel není závislý na slunečním svitu, ale na na okolní teplotě. Samozřejmě, že teplota na panelu se díky slunečnímu svitu zvyšuje a tím i jeho výkonnost. Poskytuje mnoho možností instalace a má vysokou odolnost vůči okolním vlivům a nepřízni počasí.
Možnosti instalace panelů:
Venkovní instalace: na fasádu, střechu, balkón, …
Vnitřní instalace: do kotelny, technické místnosti, sklepa, na půdu, chodbu, ...

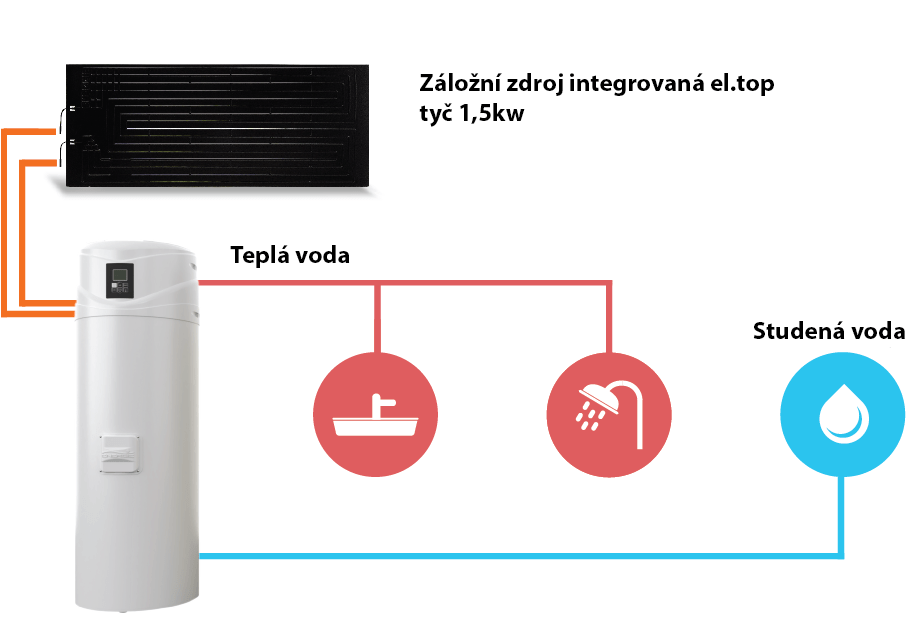

Schémata zapojení:
V případě, že je venkovní teplota pod -5°C a svítí na panel slunce nebo je panel umístěn v místech využívající zbytkového tepla domu, tak se teplota na panelu zvyšuje a může nadále probíhat termodynamický proces.
K dispozici v objemech 120, 200, 250 a 300 litrů.
Jedná se o velice kvalitní nerezové nádrže.

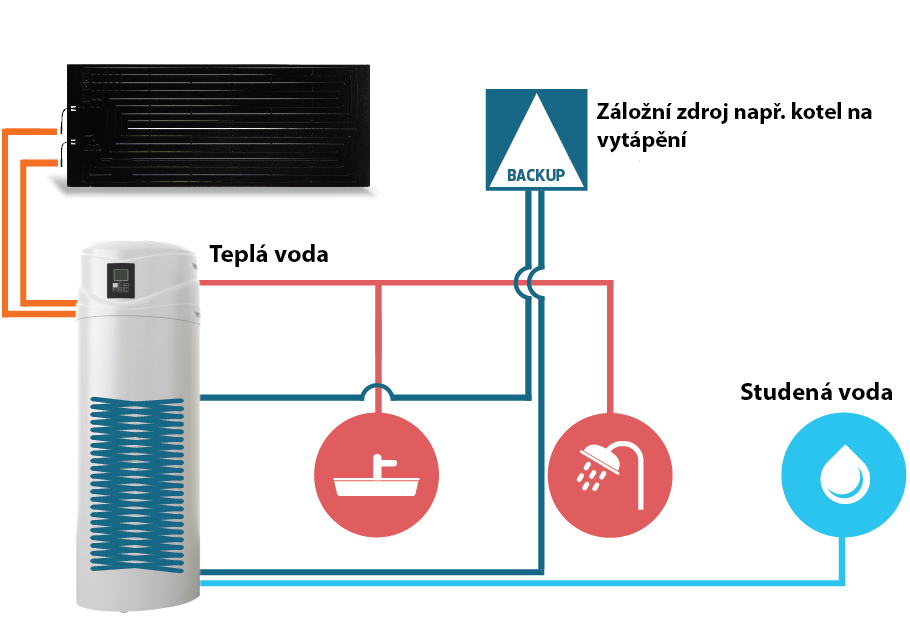

V případě zájmu o kombinovaný ohřev TUV v jedné nádrži si můžete vybrat nádrž s výměníkem, který slouží k napojení na externí záložní zdroj, např. kotel na vytápění.

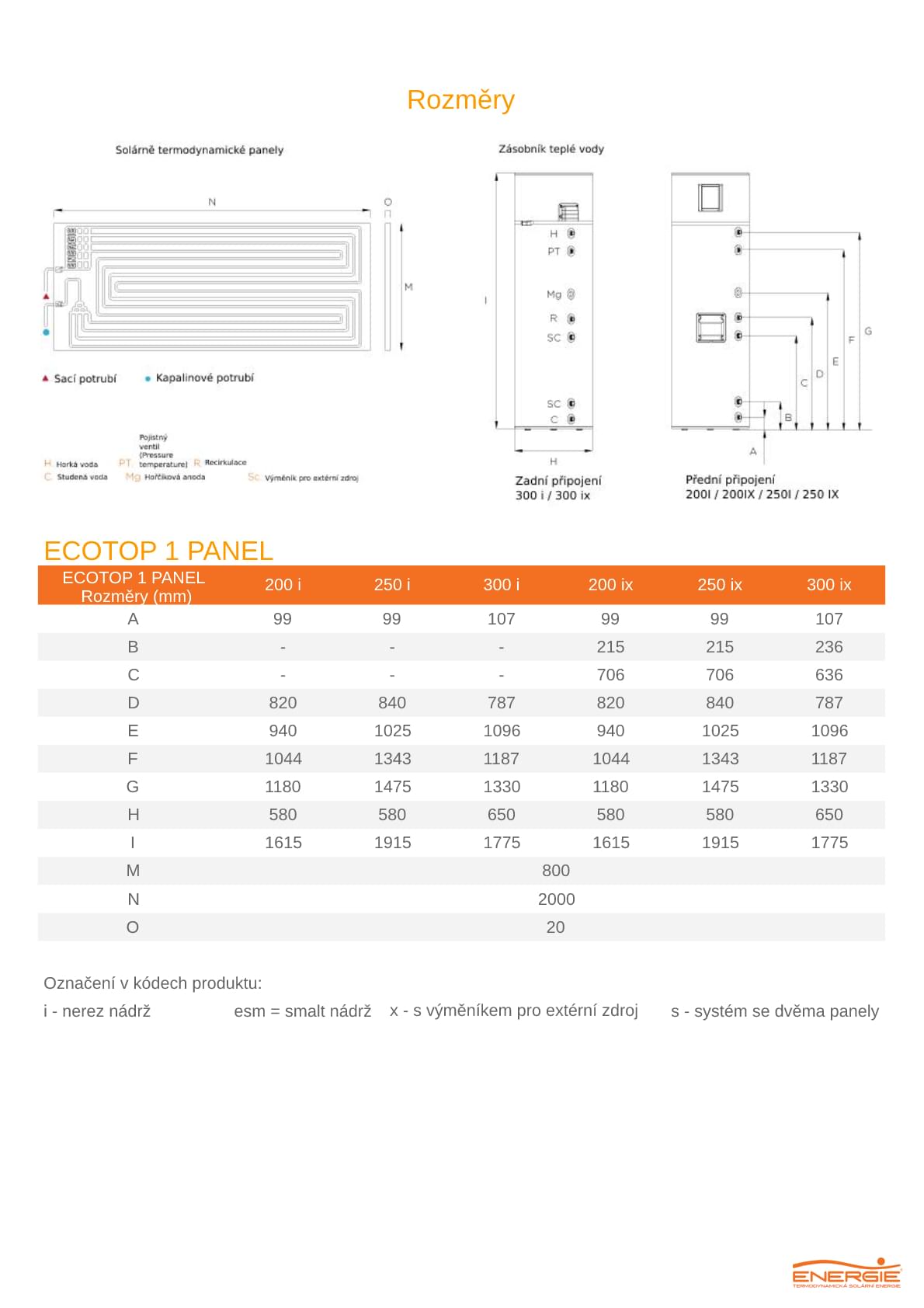

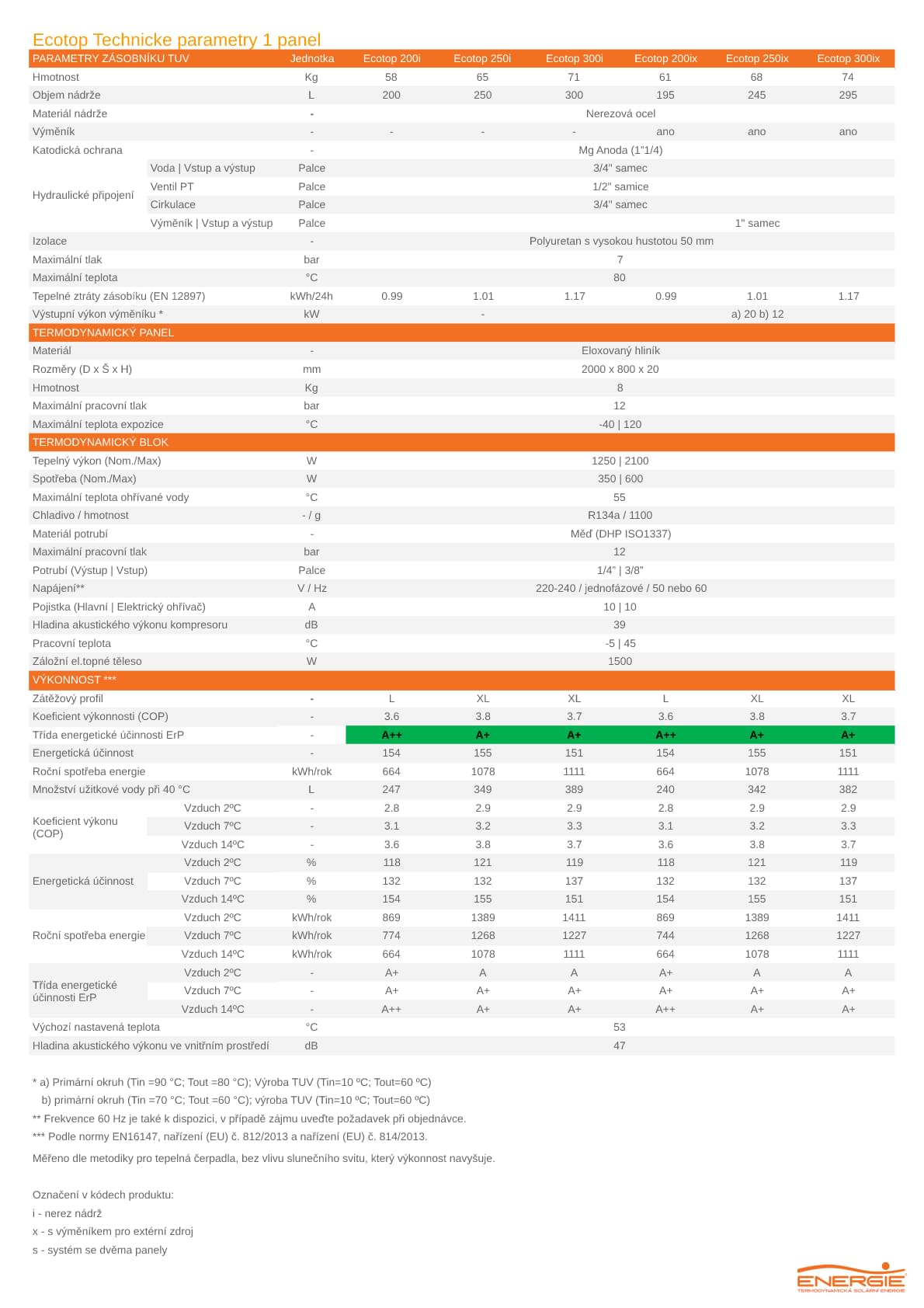

Parametry produktů
Schéma systému :
-
Zásobník teplé vody
-
Kondenzátor
-
Volitelný přídavný výměník
-
Keramický odpor + termostat + teplotní čidlo
-
Izolace s vysokou hustotou
-
Vnější povlak
-
Termodynamický blok
-
Kryt
-
Elektronický regulátor
Jak to funguje?
Termodynamický systém spojuje výhody tepelného čerpadla a solárního kolektoru. Systémy na ohřev TUV pro domácnosti využívají chladicí kapalinu R134a. Podchlazená kapalina na -20°C se dostává do termodynamického panelu a je vystavena působením slunce, deště, větru, teploty okolního prostředí a dalším klimatickým faktorům.
Vlivem všech těchto faktorů se kapalina ohřeje a stává se z ní plyn, který proudí do kompresoru, kde je stlačen a vytváří tak tepelnou reakci až 120ºC. Toto teplo je nepřímo předávané přes výměník na vodu v nádrži. Tímto přenosem tepla se plyn ochladí a změní své skupenství opět na podchlazenou kapalinu.
Tento proces probíhá dokud se voda v nádrži neohřeje na požadovanou teplotu (např. 200L vody ohřeje za 4-6 hodin, v závislosti na okolní teplotě). Jakmile se dosáhne požadované teploty systém vypne kompresor a ukončí tuto opakující se reakci. Systém nepotřebuje cyklus na odmrazování jak tomu bývá u klasických tepelných čerpadel.
Cykly termodynamiky:
1. Vypařování
2. Komprese
3. Kondenzace
4. Expanze
Během těchto cyklů v termodynamickém systému získává chladící kapalina teplo příznivějším způsobem než klasické tepelné čerpadlo (nepotřebuje energii na chod ventilátorů).
Nejsou potřeba žádné ventilátory, které by napomáhaly procesu odpařování, ani odmrazovací cykly, které by znamenaly zbytečnou spotřebu energie.
U jednotek SolarBox je záložní zdroj integrován v externí nádrži či bojleru.

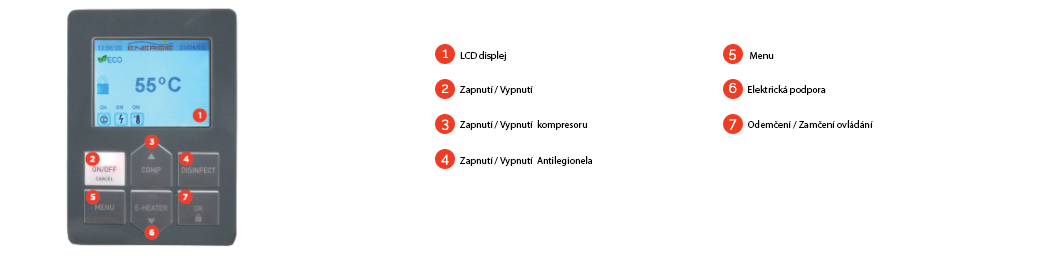

Ovládání jednotky
Manuální ovládání
Jednoduché, intuitivní. Jen nastavíte příslušný program a pak máte klid a nemusíte se o chod systému starat.
3 programy:
-
Provozní režim ECO - systém využívá energii jen přes termodynamický panel
- Provozní režim AUTO - systém využívá energii přes termodynamický panel, v případě potřeby si automaticky spouští el.topnou tyč, jako záložní zdroj (při teplotách kolem panelu pod -5°C)
- Provozním režimu BOOST - pracuje současně termodynamický systémem a elektrický ohřev přes topnou tyč (v případě nadměrné spotřeby, nad denní průměr)
Není součástí standartního provdenení. Zájem o tuto funkci prosím uveďte při objednávce.
Zajímavosti
Vnitřní instalace panelu
Při instalaci panelu zvažujeme kde bude nejvyšší průměrná teplota na panelu v rámci objektu.
Převážně instalujeme panely, na fasády a střechy kde mohou využívat i slunečního svitu, ale když je v objektu prostor, kde je celoročně vyšší průměrná teplota než venku (ideálně zbytkové teplo z objektu), tak můžeme panel instalovat například do kotelny, technické místnosti či podkroví.
Při vnitřní instalaci panelu dochází odvlhčení místnosti. Panel absorbuje okolní energii a s ní i vlhkost, takže se pak “potí” a je potřeba pod něj dát okápek na odvod kondenzátu. Musíme myslet i na to, že místnost je ochlazována. V místnosti 4x4m sníží teplotu o cca 5°C. Dá se i kombinovat instalace jednoho panelu venku na teplejší dny a druhého panelu uvnitř na chladnější dny. Manuálně si můžete přepínat mezi panely.

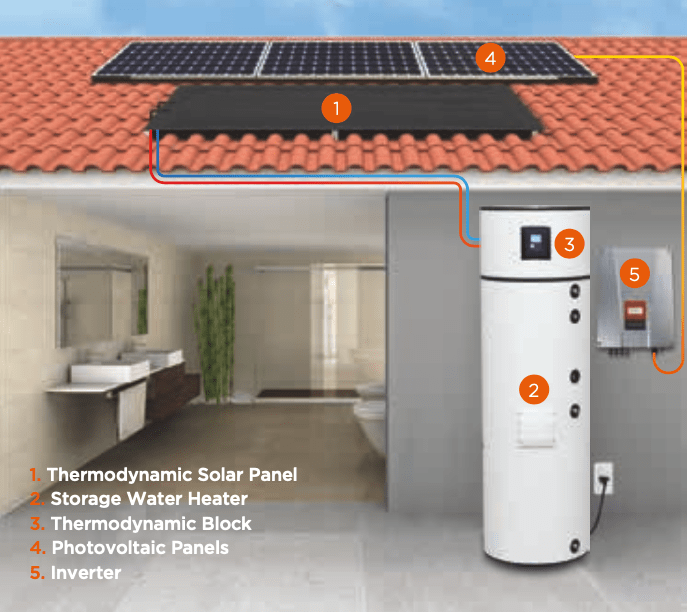

Představte si, že z každé 1 kW, kterou si vyrobíte ze slunce, vám tento systém udělá v celoročním průměru 4 kW.
Jak? Jednoduše, než aby jste ohřívali vodu přes elektrickou topnou tyč, která mívá spotřebu 2 kW, tak napojíte termodynamický systém, který má příkon pouze 350 W .
Prodloužíte si tak životnost baterií a zbyde vám více el.energie pro domácnost.
Porovnání nákladů
Kolik ušetříte na nákladech za ohřev TUV?
Náhrada za elektrický bojler = úspora až 80%
Náhrada za plynový kotel = úspora až 50%
Ohřev teplé vody se systémem ECOTOP má jasný přínos v podobě výrazného snížení provozních nákladů, přívětivé pořizovací ceny s efektivní návratností, bezúdržbového provozu a dlouhé životnosti.
Dokumenty ke stažení
- Produktový list
- Schéma k umístění vnitřní jednotky s nádrží
- Prohlášení o shodě s EN
- Měření s jedním panelem
Energetické štítky
V případě vašeho zájmu o vypracování individuální cenové nabídky nás kontaktujte.
