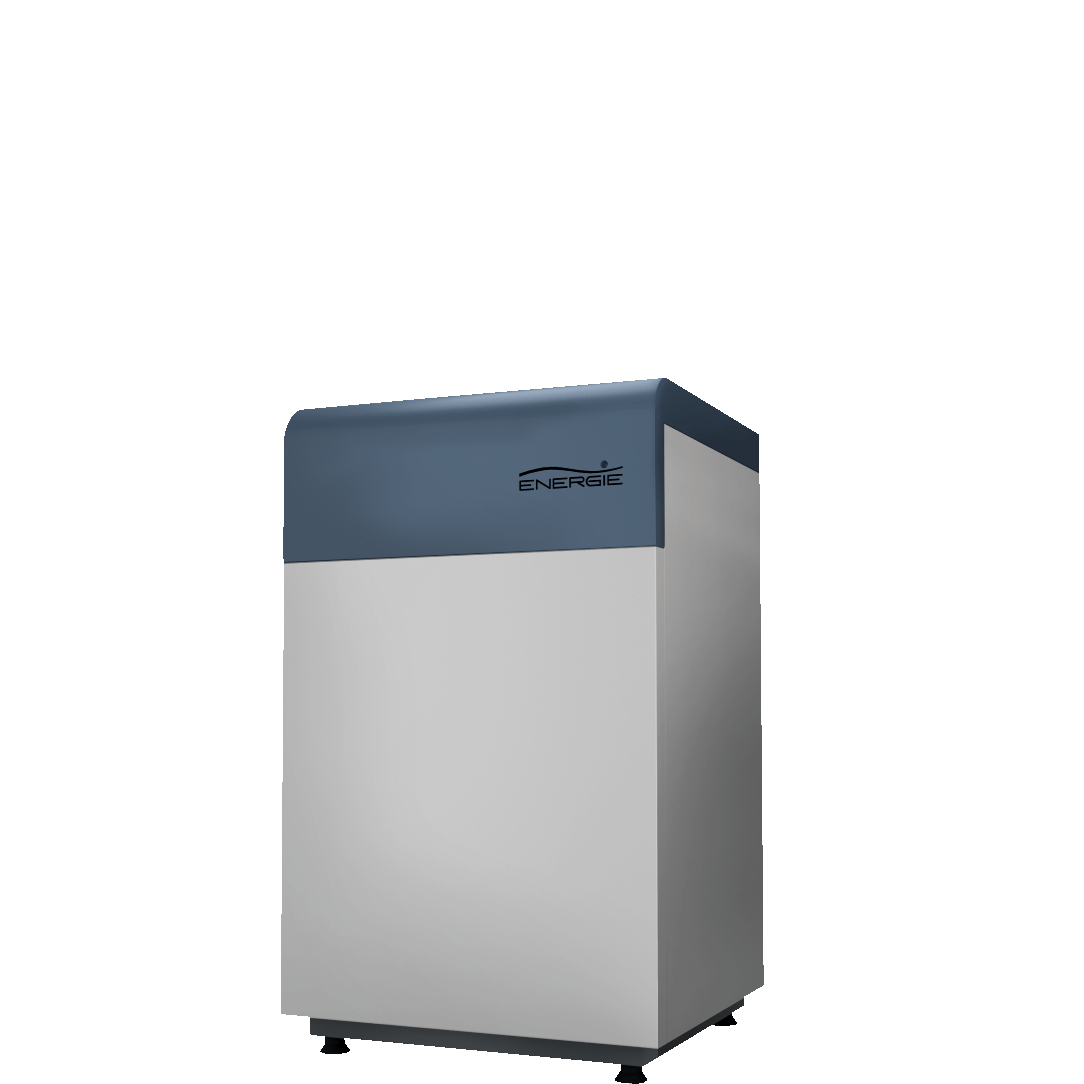

Solar Block
Vytápění Ohřev TUV Ohřev bazénů 6 - 40 panelů
Termodynamický systém na ohřev teplé užitkové vody. Jedná se o solárně podporované tepelné čerpadlo. Termodynamické panely slouží jako výparníky, absorbují okolní teplo a ohřívají termodynamickou reakcí přes výměník topnou, užitkovou či bazénovou vodu na požadovanou teplotu. Termodynamické systémy Solar Block jsou dodávány s 6 - 40 panely, dle potřebného výkonu. Tento systém poskytuje stabilní a bezúdržbový zdroj teplé vody.
Uplatnění: Bytové domy, ubytovací zařízení, komerční a průmyslové provozy
✅ Snížení nákladů na TUV až o 80%
✅ Efektivní a nízkonákladový provoz
✅ Rychlá návratnost a dlouhá životnost
✅ 30 let záruka na termodynamický panel
Vlastnosti systému Solar Block
Panely fungují do -10°C
Ohřívá vodu na 55°C
Stabilní a bezúdržbový provoz
Rychlá návratnost
Jedná se o vysoce kvalitní a pro naše klimatické podmínky ideální termodynamické jednotky, s nízkou spotřebou, vysokým výkonem a dlouhou životností.
Poskytuje komfortní a téměř bezúdržbový provoz. Díky svým technickým vlastnostem kombinuje výhody solárního panelu a tepelného čerpadla v jednom zařízení.
Na výrobu jsou použity kvalitní evropské komponenty, které zajišťují dlouhou životnost a spolehlivost zařízení.
Systém má ovládací panel s celou řadou funkcí, díky kterým můžete regulovat výkon a úspory.
Výrobce Energie EST působí na trhu již od roku 1981 a
s termodynamickými systémy působí ve více jak 40 zemích světa.
Aktuální jednotky ECO jsou již 3.generací této unikátní a léty osvědčené technologie. V ČR a SK instalujeme termodynamické systémy od roku 2009 a máme stovky spokojených klientů.

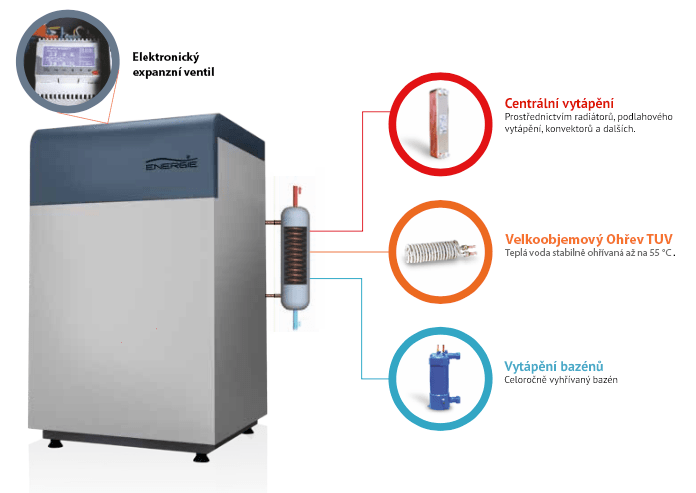

Uplatnění systémů Solar Block

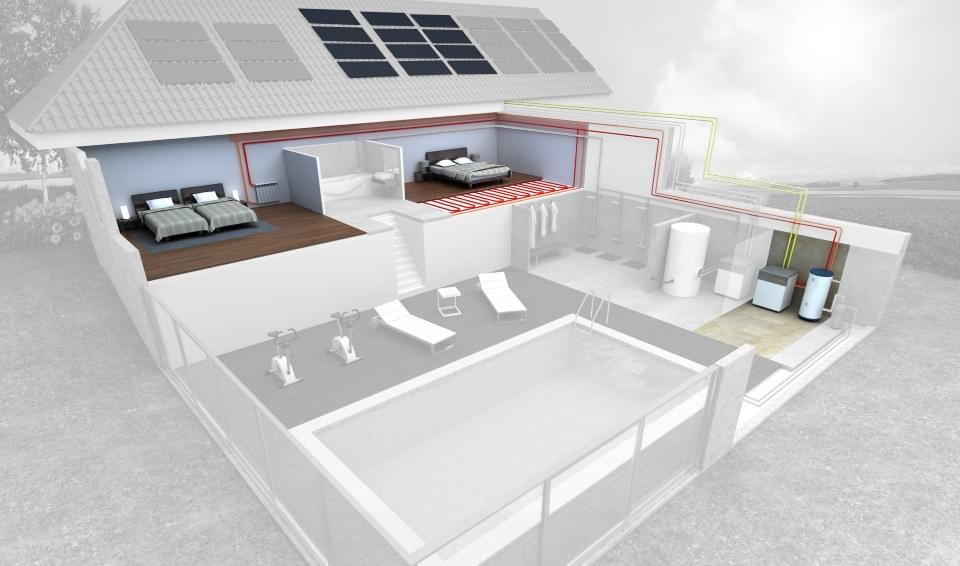

Vytápění

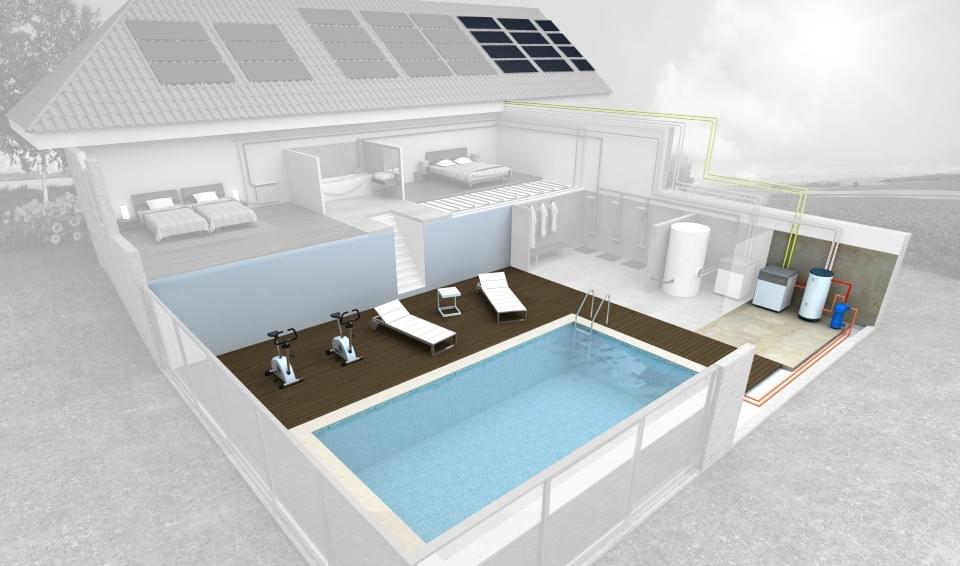

Ohřev bazénů
Výhody
Ekonomické výhody
- Šetříte svou peněženku i životní prostředí
- Nízká spotřeba, vysoký výkon, průměrný SCOP 4
-
Záruka na termodynamický panel 30 let
-
Ohřívá vodu jen, když potřebujete
-
Připraví vás na zvyšování cen energií
Výhody v našem klimatu
- Ideální pro naše klimatické podmínky
- Funguje ve dne i v noci, 24h denně
- Poskytuje stabilní a bezúdržbový zdroj energie na ohřev TUV
- Bezúdržbový provoz, nepřehřívá se, nezamrzá
Technické výhody
- Panel není závislý na slunečním svitu, ale na okolní teplotě
- Minimální zásah do konstrukce objektu
- Panel lze umístit na fasádu, střechu i do vnitřních prostor
- Automatická regulace výkonu
- Panel je lehký a variabilní k instalaci
- Možnost integrace s FVE nebo kotlem na vytápění
Technické parametry
Termodynamický panel
- Materiál: speciální hliníková slitina (potažená mikročásticemi plastu)
- Hmotnost panelu: 8 kg
- Rozměr: 2000 x 800 x 2 mm
Lze snadno uchytit na zeď, střechu, strop nebo jakoukoliv konstrukci. V průběhu let neztrácí svou účinnost!
Termodynamický panel není závislý na slunečním svitu, ale na na okolní teplotě. Samozřejmě, že teplota na panelu se díky slunečnímu svitu zvyšuje a tím i jeho výkonnost. Poskytuje mnoho možností instalace a má vysokou odolnost vůči okolním vlivům a nepřízni počasí.
Možnosti instalace:

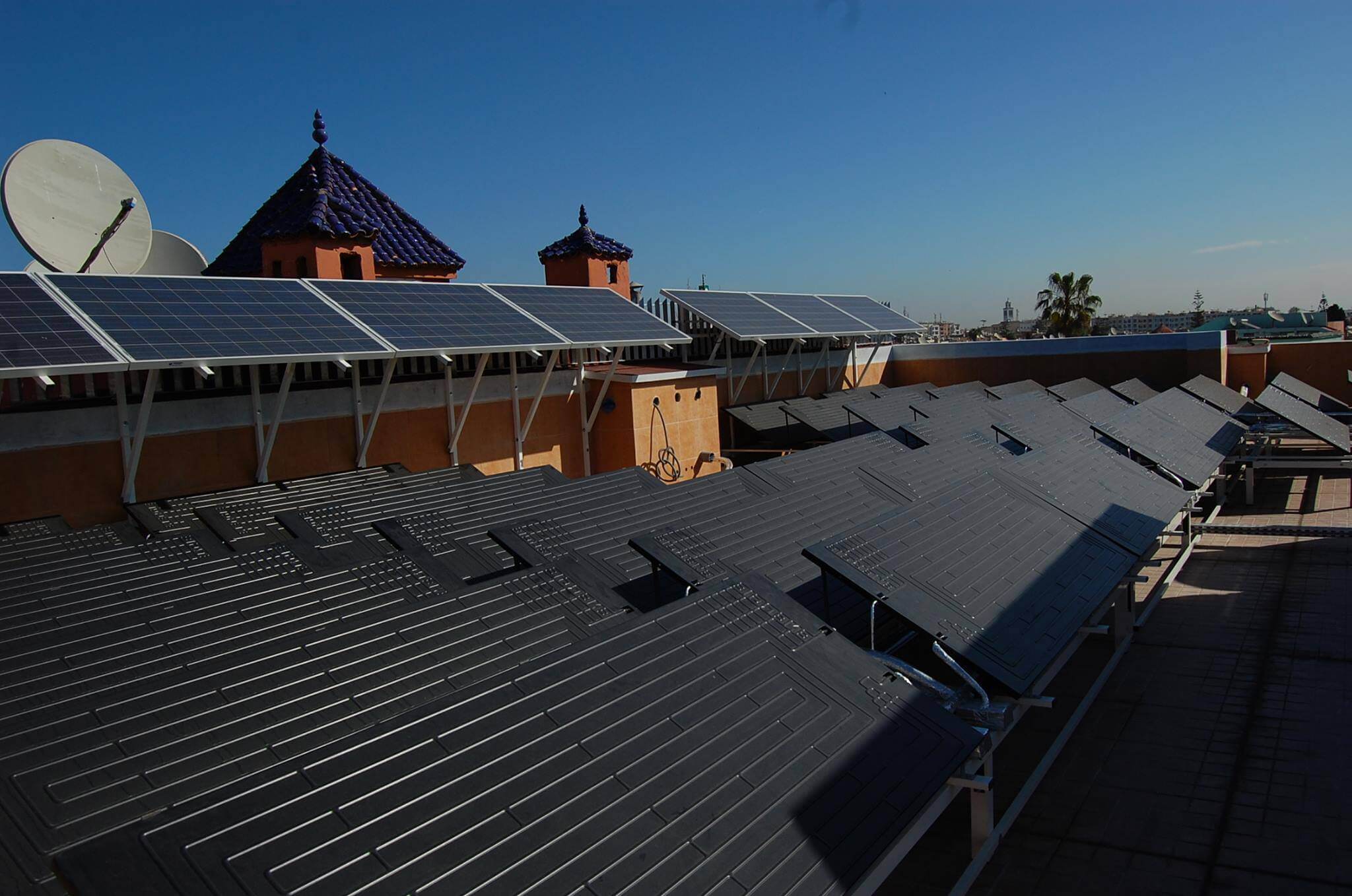

Venkovní instalace: na fasádu, střechu, balkón, …
V případě, že je venkovní teplota pod -10°C a svítí na panel slunce nebo je panel umístěn v místech využívající zbytkového tepla domu, tak se teplota na panelu zvyšuje a může nadále probíhat termodynamický proces.

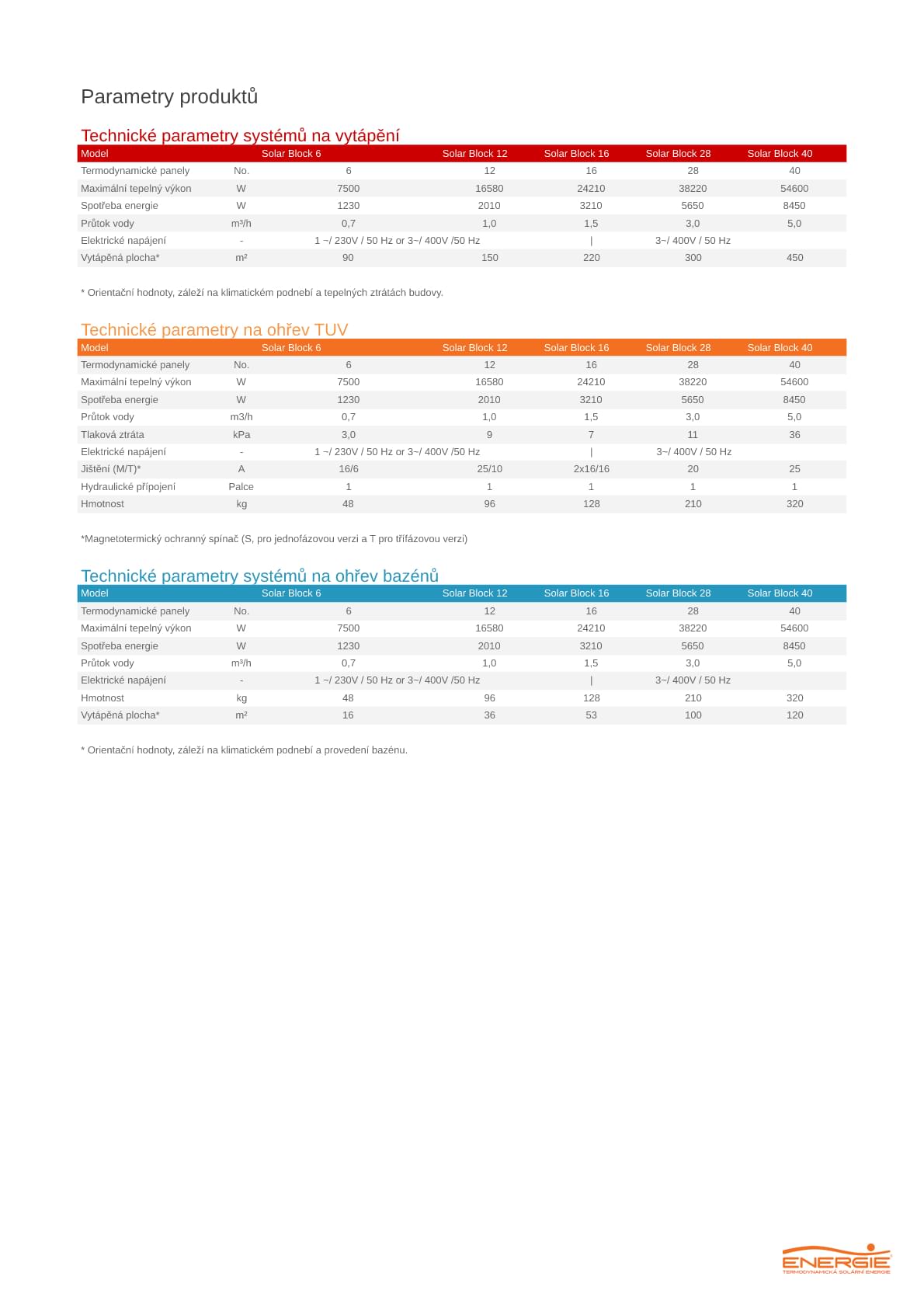

Parametry produktů

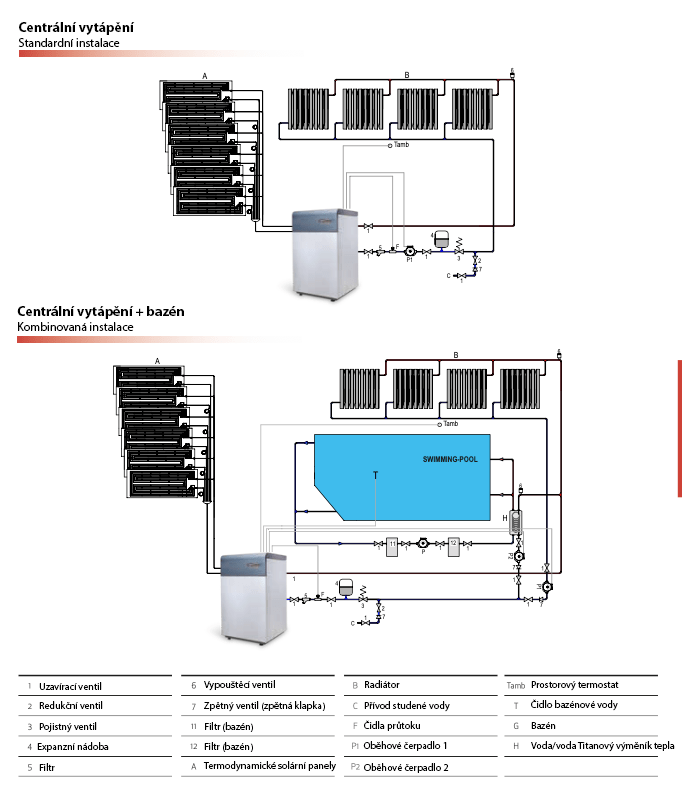

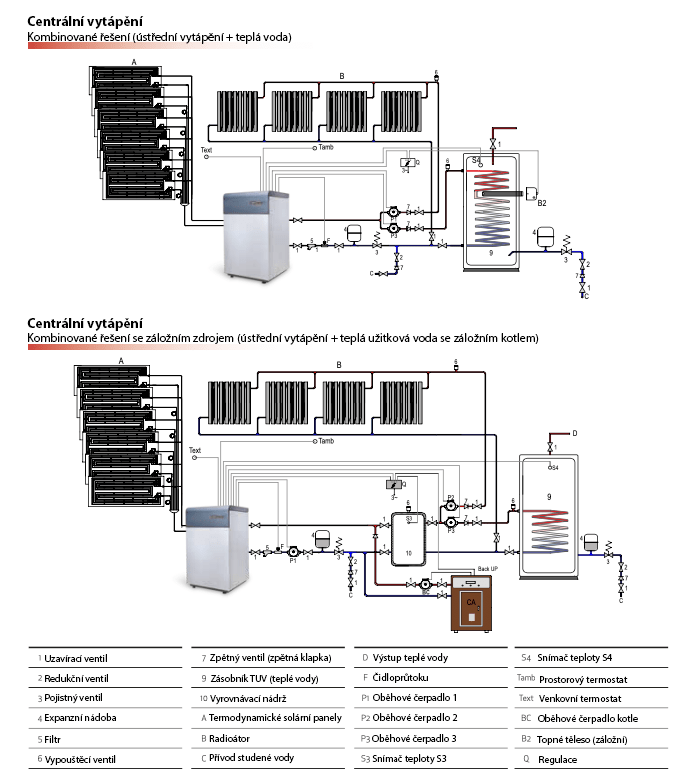

Schémata zapojení:

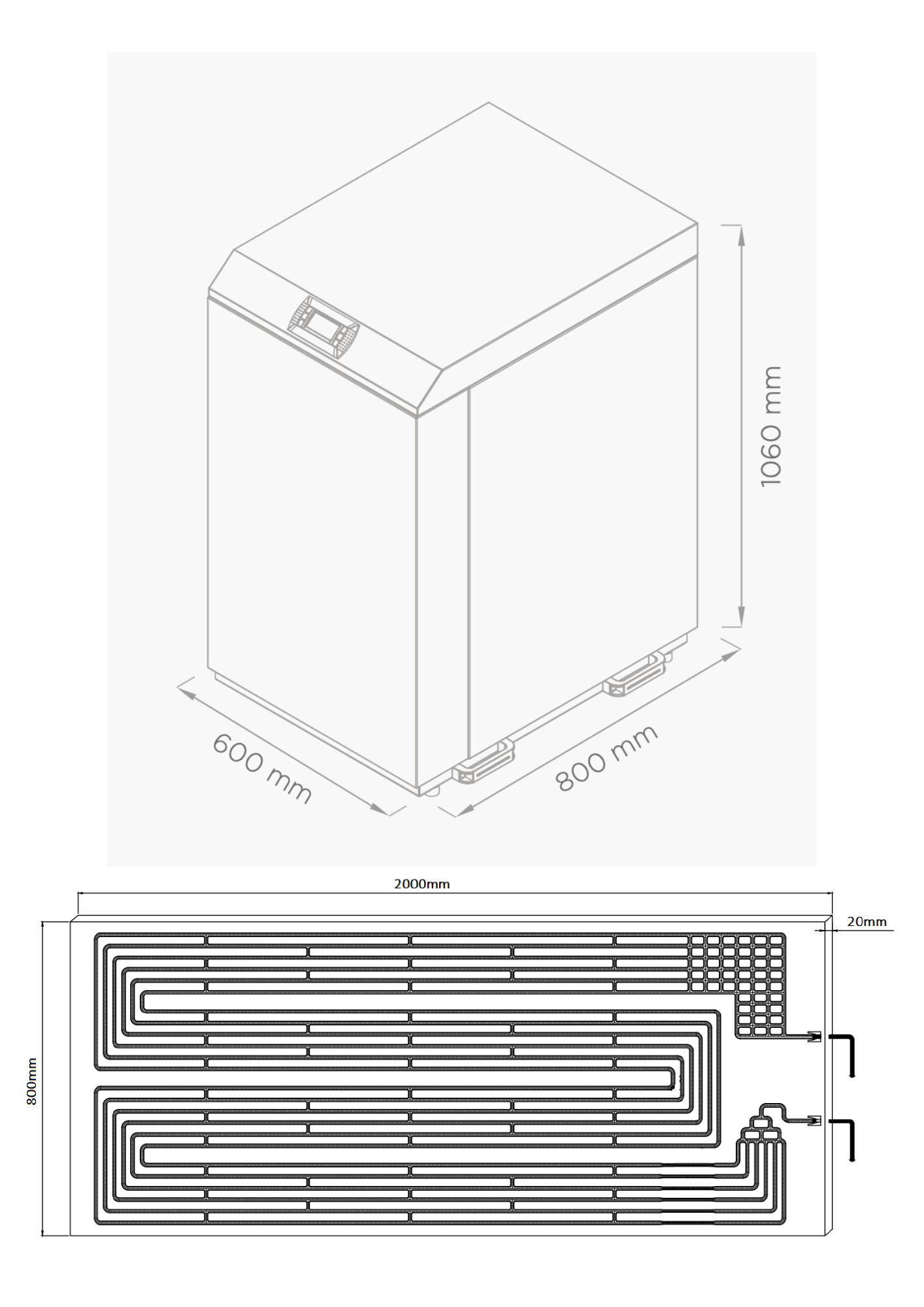

Rozměry produktu

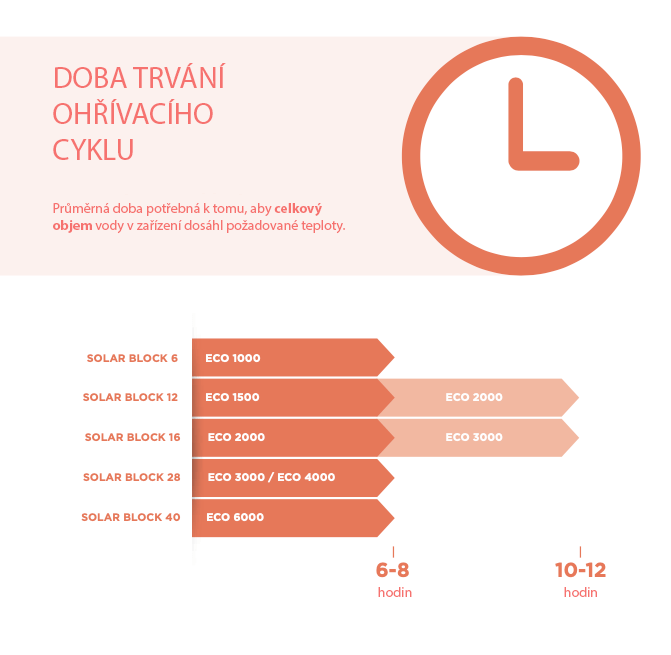

Rychlost ohřevu

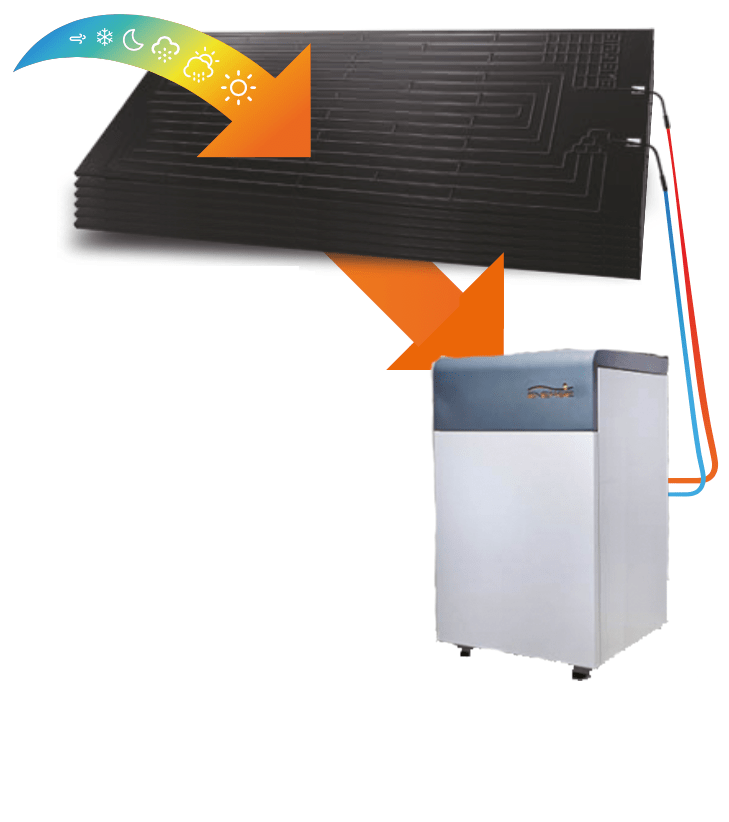

Jak to funguje?
Termodynamický systém SolarBlock spojuje výhody tepelného čerpadla a solárního kolektoru. Termodynamické panely slouží jako výparníky v cyklu komprese s vnitřní jednotkou se zabudovaným kompresorem. Tyto ohřívače vody a vytápěcí systémy jsou založeny na pravidlech termodynamiky, tedy na vlastnostech kapalin a plynů a změnou skupenství při průchodu chladící kapaliny termodynamickými panely. Systém využívá chladicí kapalinu R407.
Podchlazená kapalina na -20°C se dostává do termodynamického panelu a je vystavena působení okolní teploty, slunce, deště, větru, a dalším klimatickým faktorům. Vlivem všech těchto faktorů se podchlazená kapalina ohřeje a stává se z ní plyn, který proudí do kompresoru, kde je stlačen a vytváří tak tepelnou reakci až 120ºC. Toto teplo je předávané přes výměník na topnou či užitkovou vodu. Tímto přenosem tepla se plyn ochladí a změní své skupenství opět na podchlazenou kapalinu. Tento proces se neustále opakuje dokud systém nedosáhne požadované teploty vody.
Cykly termodynamiky:
1. Vypařování
2. Komprese
3. Kondenzace
4. Expanze
Během těchto cyklů v termodynamickém systému získává chladící kapalina teplo příznivějším způsobem než klasické tepelné čerpadlo (nepotřebuje energii na chod ventilátorů).
Spotřeba energie systému je velice nízká a přitom poskytuje vysoký výkon (viz Technické parametry). Nejsou potřeba žádné ventilátory, které by napomáhaly procesu odpařování, ani odmrazovací cykly, které by znamenaly zbytečnou spotřebu energie.

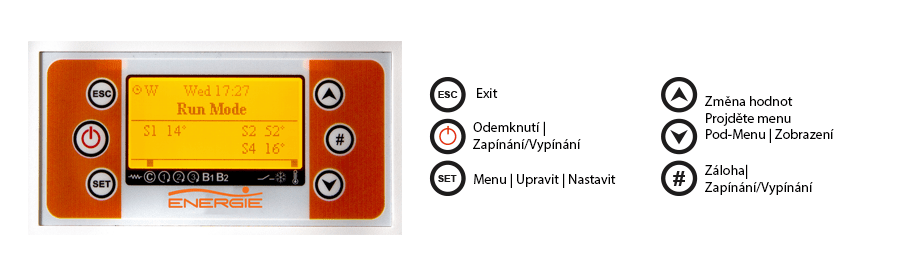

Ovládání jednotky
Jednoduché, intuitivní. Jen nastavíte příslušný program a pak máte klid a nemusíte se o chod systému starat.
3 programy:
-
Provozní režim ECO - systém využívá energii jen přes termodynamický panel
- Provozní režim AUTO - systém využívá energii přes termodynamický panel, v případě potřeby si automaticky záložní zdroj v extérní nádrži (při teplotách kolem panelu pod -10°C)
- Provozním režimu BOOST - pracuje současně termodynamický systémem a elektrický ohřev přes topnou tyč (v případě nadměrné spotřeby, nad denní průměr)
-
Stav systému
-
Informace o teplotě prostřednictvím příslušného čidla
-
Programování (denní/týdenní atd.)
-
Informace o datu a čase
-
Snadné ovládání prostřednictvím instalační krabice
-
Zjednodušená parametrizace
-
Test výstupů
-
12 předdefinovaných konfigurací
-
Integrace do 3 okruhů (oběhová čerpadla)
-
4 teplotní čidla
-
Chrotermometr
-
6 jazyků
Zajímavosti
Propojení s fotovoltaickou elektrárnou
Představte si, že z každé 1 kW, kterou si vyrobíte ze slunce, vám tento systém udělá v celoročním průměru 4 kW.
Jednoduše, než aby jste ohřívali vodu přes elektrickou topnou tyč nebo vytápěli elektrickým kotlem, tak napojíte termodynamický systém , který má až o 80% nižší příkon než tyto elektrické ohřívače. Prodloužíte si tak životnost baterií a zbyde vám více el. energie pro domácnost.
Prodloužíte si tak životnost baterií a zbyde vám více el.energie pro domácnost.
Porovnání nákladů
Kolik ušetříte na nákladech za ohřev TUV?
Náhrada za elektrický bojler = úspora až 80%
Náhrada za plynový kotel = úspora až 50%
Ohřev teplé vody a vytápění se systémem Solar Block má jasný přínos v podobě výrazného snížení provozních nákladů, přívětivé pořizovací ceny s efektivní návratností, bezúdržbového provozu a dlouhé životnosti.

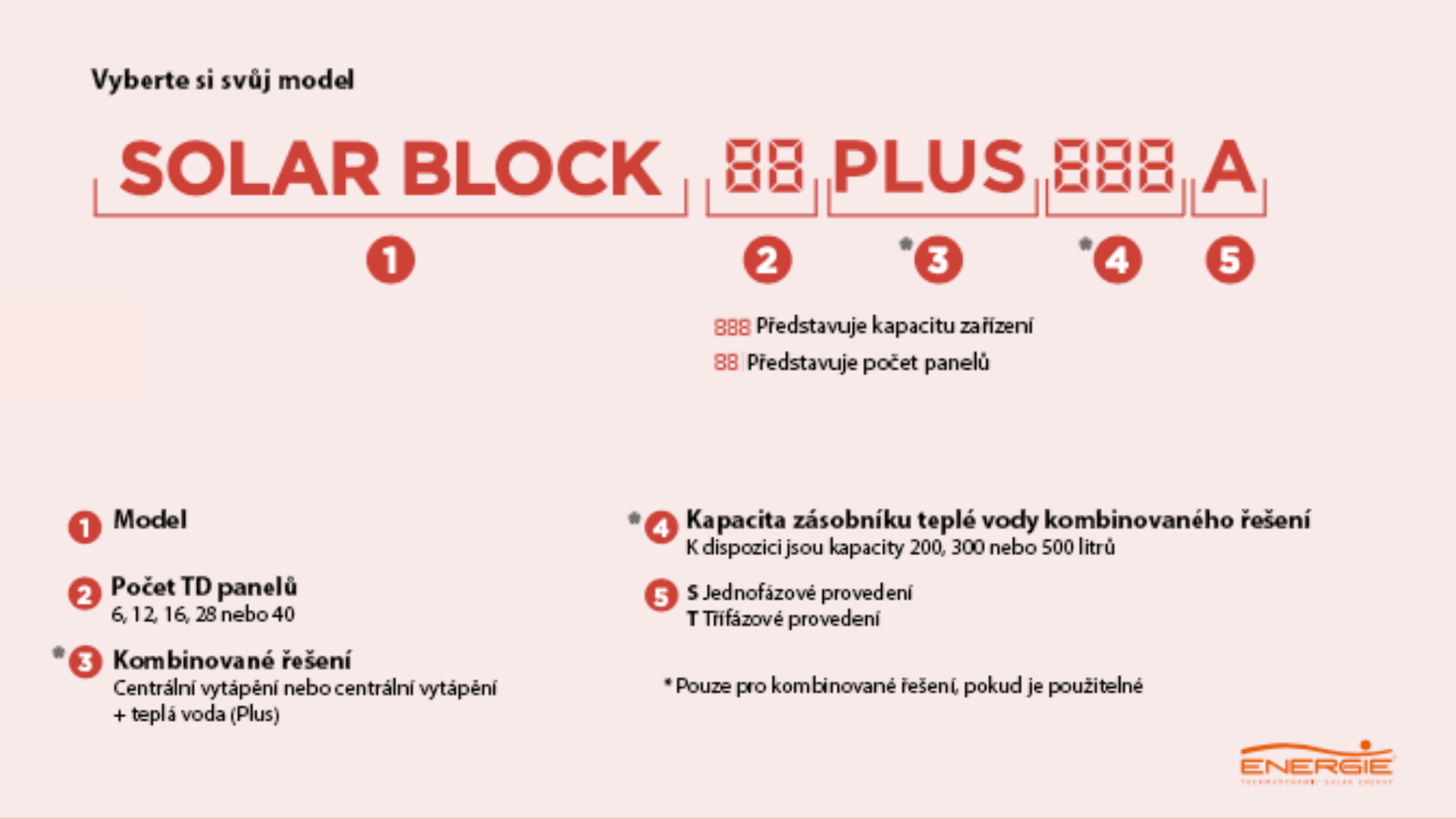

Typové označení
Dokumenty ke stažení
V případě vašeho zájmu o vypracování individuální cenové nabídky nás kontaktujte.
